Catégorie : CentOS
6 juin 2017 /

Centreon avec VMware

Nous  allons voir comment permettre à un serveur Centreon de surveiller des ESXi avec le script check_vmware_api.pl.

Installation des dépendances

yum install -y openssl-devel perl-Archive-Zip perl-Class-MethodMaker uuid-perl perl-SOAP-Lite perl-XML-SAX perl-XML-NamespaceSupport perl-XML-LibXML perl-MIME-Lite perl-MIME-Types perl-MailTools perl-TimeDate uuid libuuid perl-Data-Dump perl-UUID cpan libxml2-devel perl-libwww-perl perl-Test-MockObject perl-Test-Simple perl-Monitoring-Plugin perl-Class-Accessor perl-Config-Tiny gcc python perl-Nagios-Plugin

Installation du VMware vSphere Perl SDK

L’installation du « VMware vSphere Perl SDK » est indispensable.
Vous pourrez le télécharger après vous êtes créé un compte VMware.

vSphere SDK for Perl 5.5U2

https://my.vmware.com/web/vmware/details?downloadGroup=SDKPERL552&productId=353

vSphere SDK for Perl 6.0U2

https://my.vmware.com/web/vmware/details?downloadGroup=PERLSDK60U2&productId=610

vSphere Perl SDK 6.5

https://my.vmware.com/web/vmware/details?downloadGroup=VS-PERL-SDK65&productId=614

Une fois téléchargé, on décompresse l’archive et on installe le SDK:

tar xvf VMware-vSphere-Perl-SDK-6.5.0-4566394.x86_64.tar.gz
cd vmware-vsphere-cli-distrib/
perl vmware-install.pl

Installation des module Perl

Perl aura besoin de plusieurs module pour pouvoir exécuter le script check_vmware_api.pl.

Si vous êtes derrière un proxy, il faudra le déclarer avant d’installer les modules:

perl -MCPAN -e shell
o conf init /proxy/
Your ftp_proxy?  http://IP:PORT/
Your http_proxy?  http://IP:PORT/
Your no_proxy?  http://IP:PORT/
Your proxy user id?
o conf commit

On peut maintenant installer nos modules:

perl -MCPAN -e 'install Params::Validate'
perl -MCPAN -e 'install Nagios::Plugin'
perl -MCPAN -e 'install Monitor::Plugin'
perl -MCPAN -e 'install Monitoring::Plugin'
perl -MCPAN -e 'install Math::Calc::Units'
perl -MCPAN -e 'install Config::Tiny'

Installation de la commande check_vmware_api.pl

https://github.com/op5/check_vmware_api

cd /tmp
wget https://github.com/op5/check_vmware_api/archive/master.zip
unzip master.zip
cd check_vmware_api-master/
mv check_vmware_api.pl /usr/lib/nagios/plugins/

Test du script

/usr/lib/nagios/plugins/check_vmware_api.pl

Usage: check_vmware_api.pl -D <data_center> | -H <host_name> [ -C <cluster_name> ] [ -N <vm_name> ]
-u <user> -p <pass> | -f <authfile>
-l <command> [ -s <subcommand> ] [ -T <timeshift> ] [ -i <interval> ]
[ -x <black_list> ] [ -o <additional_options> ]
[ -t <timeout> ] [ -w <warn_range> ] [ -c <crit_range> ]
[ -V ] [ -h ]

Missing argument: command

Le script fonctionne, nous pouvons donc essayer d’interroger notre ESXi:

/usr/local/nagios/libexec/check_vmware_api.pl -H 192.168.122.64 -u utilisateur -p mot_de_passe -l cpu -s usage

Commandes à configurer dans Centreon

check_esx_vmfs

$USER1$/check_vmware_api.pl -D $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$  -l vmfs -o used -s $_SERVICEDATASTORENAME$ -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie le niveau d’utilisation du datastore

check_esx_cpu

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l cpu -s usage -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie la charge CPU de l’ESXi – Argument : niveau WARNING et CRITICAL (en %)

check_esx_health

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l runtime -s health

Vérifie la santé du serveur ESXi

check_esx_issues

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l runtime -s issues

Vérifie les problèmes du serveur ESXi

check_esx_status

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l runtime -s status

Vérifie l’état du serveur ESXi

check_esx_mem

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l mem -s usage -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie la charge mémoire de l’ESXi

check_esx_swap

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l mem -s swap -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie la charge mémoire de l’ESXi

check_esx_io_read

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l io -s read -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie les entrées/sorties en lecture de l’ESXi

check_esx_io_write

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l io -s write -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie les entrées/sorties en écriture de l’ESXi

check_esx_net

$USER1$/check_vmware_api.pl -H $HOSTADDRESS$ -u $_HOSTUSERESX$ -p $_HOSTUSERPASSWORD$ -l net -s usage -w $_SERVICEWARNING$ -c $_SERVICECRITICAL$

Vérifie la charge réseaux de l’ESXi – Argument : niveau WARNING et CRITICAL (en Kbps)
31 mai 2017 /

Centreon et NRPE

Coté serveur Centreon CES 3.3 (192.168.122.58)

On commence par installer le script check_nrpe:

yum install -y nrpe-plugin



Par défaut, la variable $USER1$ qui correspond au répertoire où sont stockés les scripts Centreon, pointe sur /usr/lib/nagios/plugins/, alors que check_nrpe a été installé dans /usr/lib64/nagios/plugins/ . Nous devons donc créer un lien symbolique pour que check_nrpe y soit présent.

ln -s /usr/lib64/nagios/plugins/check_nrpe /usr/lib/nagios/plugins/check_nrpe



Sur l’interface web de Centreon, nous allons maintenant configurer la commande check_nrpe.

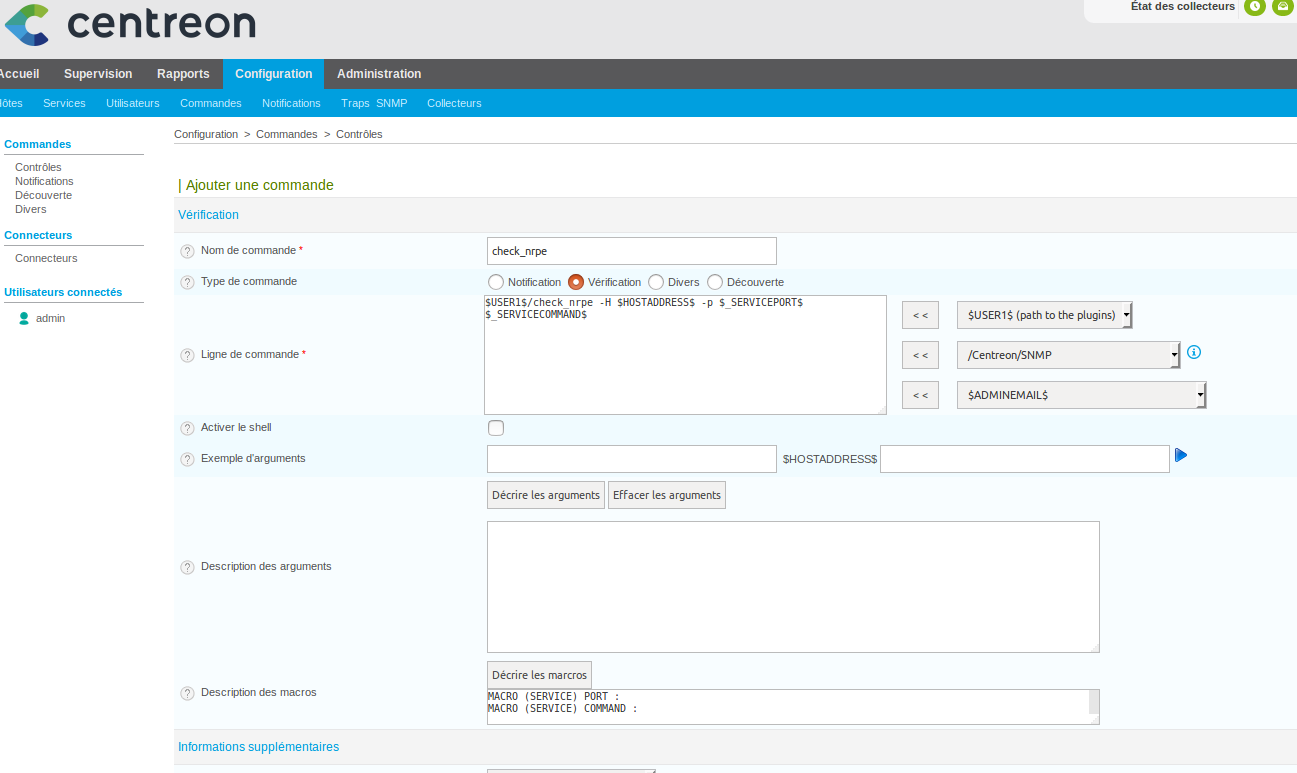

Pour cela nous allons dans Configuration / Commandes puis on clique sur ajouter:

Dans ligne de commande on met ceci:

$USER1$/check_nrpe -H $HOSTADDRESS$ -p $_SERVICEPORT$ $_SERVICECOMMAND$

Puis on clique sur « Décrire les macro » puis sauvegarder sur le pop-up qui apparaît, pour générer le texte suivant:

MACRO (SERVICE) PORT :
MACRO (SERVICE) COMMAND :

Nous pouvons maintenant créer des services NRPE. Pour cela nous allons dans Configuration / Services / Modèles puis on clique sur Ajouter:

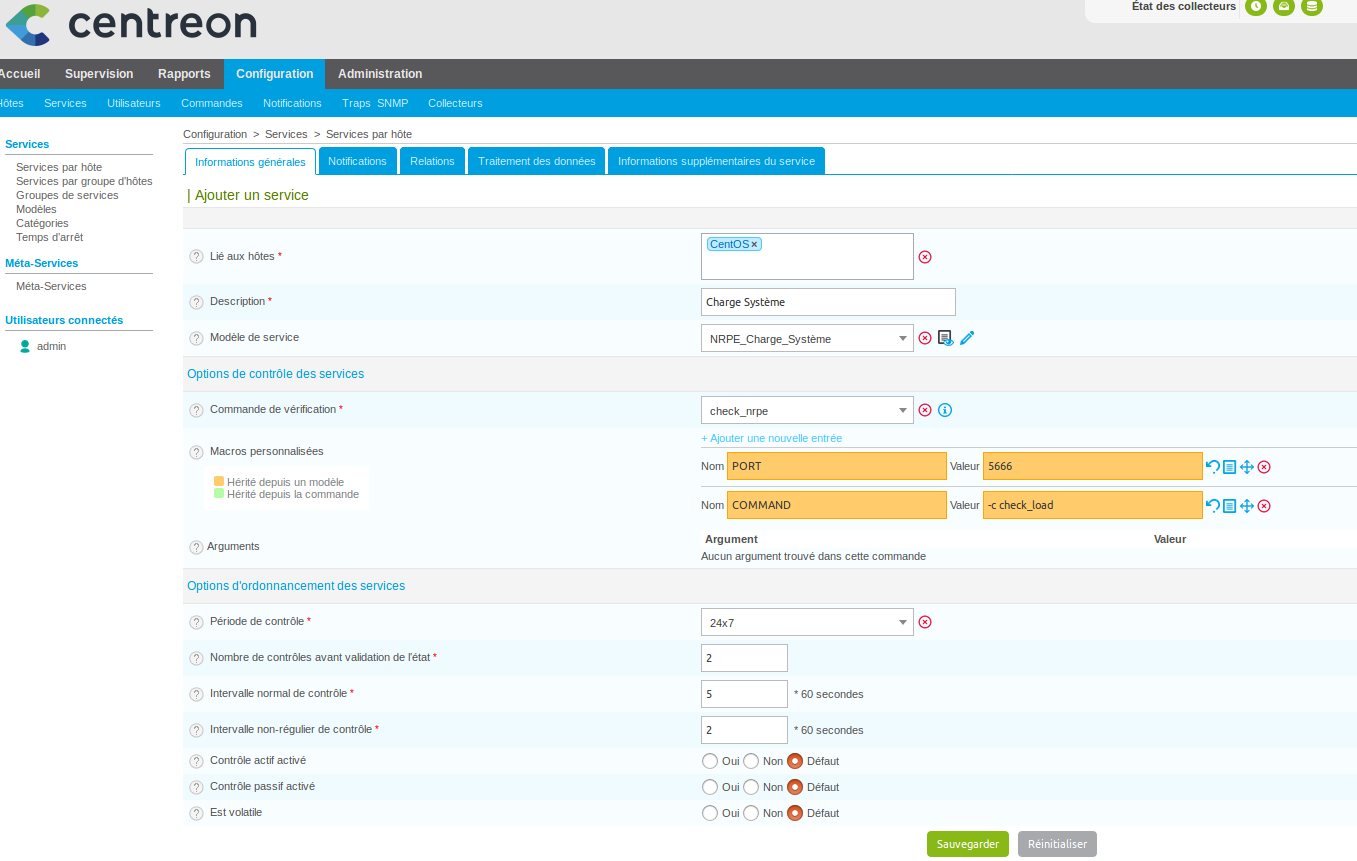

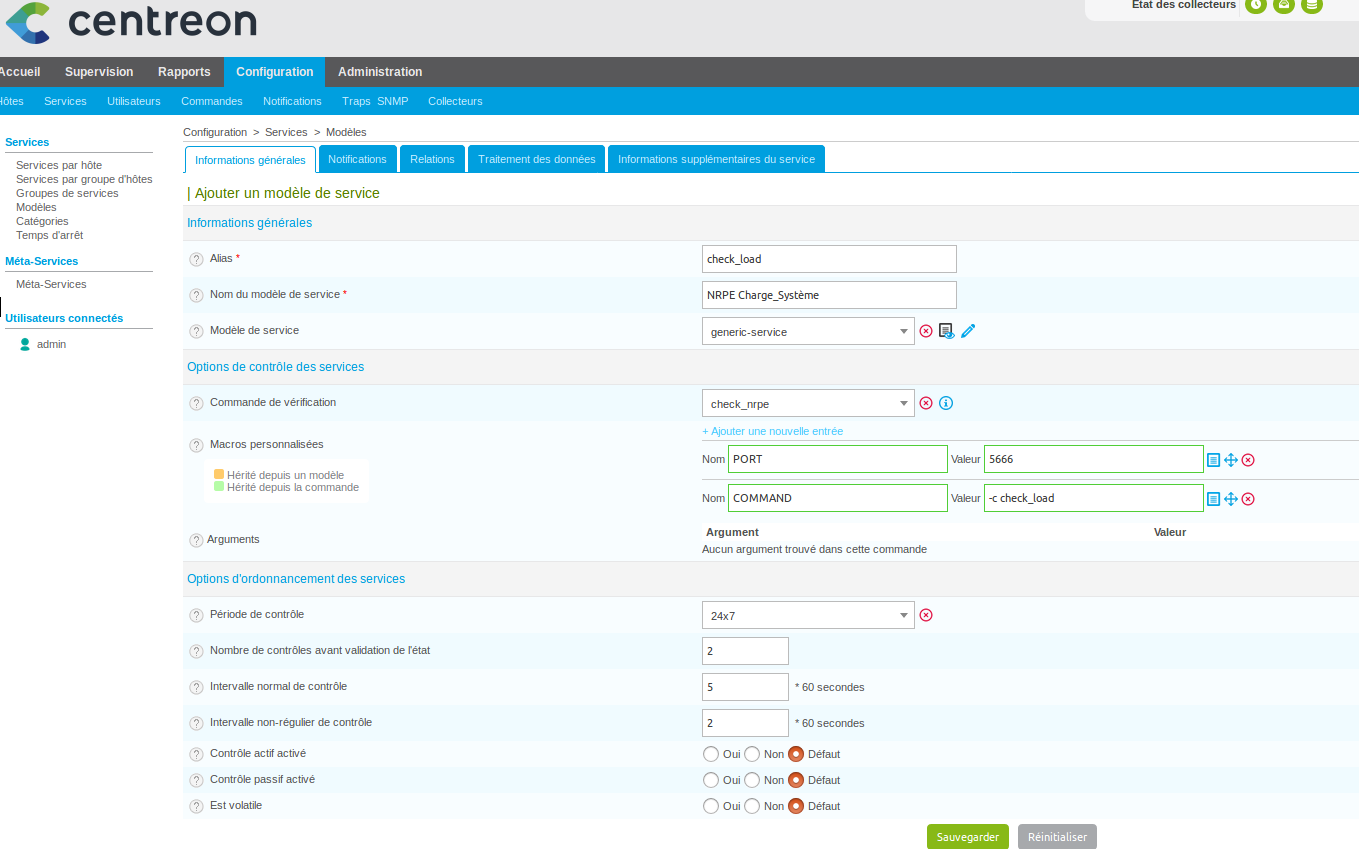

On rempli le formulaire comme ci dessus pour la création d’un service surveillance de la charge système d’un hôte.

On met la « Commande de vérification » sur la commande « check_nrpe« .

La variable PORT contient le port de service de NRPE, 5666.
La variable COMMAND contient la valeur « check_load« .
Cela correspond au nom de la commande sur le serveur cible (dans nrpe.cfg).

L’hôte que l’on souhaite monitorer doit donc avoir cette commande déclarer dans son fichier nrpe.cfg, comme on peut le voir ici:

vi /etc/nagios/nrpe.cfg

.....
command[check_load]=/usr/lib/nagios/plugins/check_load -w 15,10,5 -c 30,25,20
......

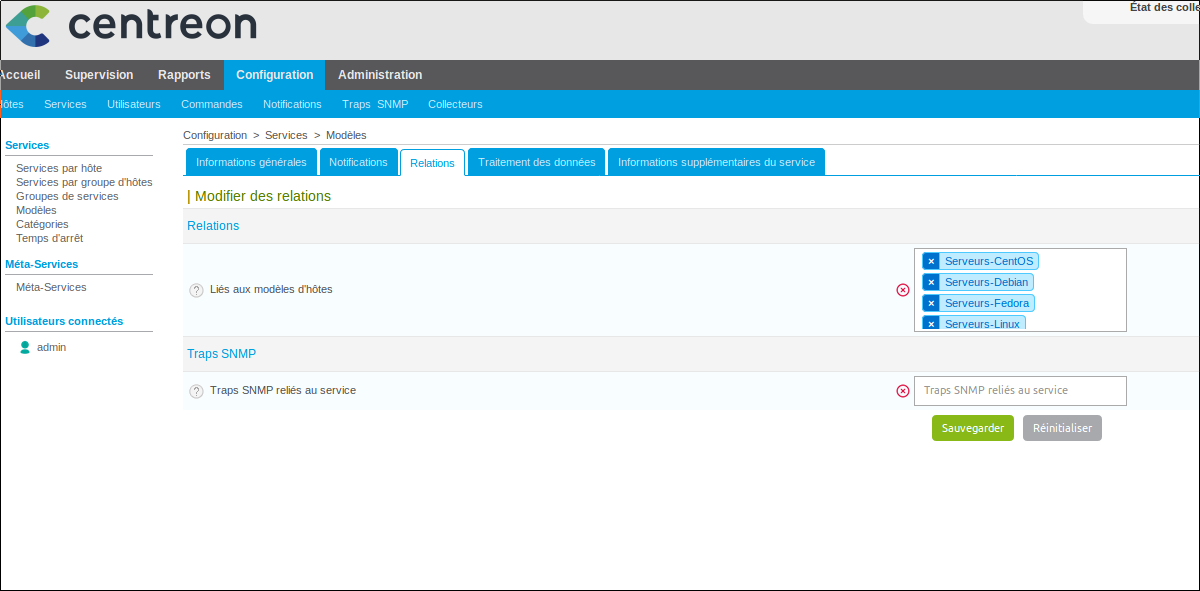

Puis on va dans l’onglet « Relations » pour lié le modèle à des modèles d’hôtes:

On associe le modèle de service au modèle d’hôte qui fonctionneront avec NRPE comme ci-dessus. Il faudra reproduire la même chose pour chaque service NRPE que l’on désire configurer.

On peut maintenant créer dans Centreon notre première machine à monitorer avec notre service NRPE, « check_load« .



Coté client Ubuntu (192.168.0.20)

On installe sur le client Ubuntu le deamon NRPE ainsi que des scipts pour le monitorer:

apt-get install nagios-nrpe-server nagios-plugins

On va autoriser le serveur Centreon dans le fichier de configuration NRPE:

vi /etc/nagios/nrpe.cfg

allowed_hosts=127.0.0.1,192.168.122.58

Puis on démarre le service:

/etc/init.d/nagios-nrpe-server start

ou

systemctl start nagios-nrpe-server

On peut vérifier que le client Ubuntu répond au serveur Centreon avec cette commande (à faire depuis Centreon):

/usr/lib/nagios/plugins/check_nrpe -H 192.168.0.20 -c check_load

OK - load average: 0.06, 0.06, 0.01|load1=0.060;15.000;30.000;0; load5=0.060;10.000;25.000;0; load15=0.010;5.000;20.000;0;

On va maintenant déclarer la machine dans Centreon.
Pour cela on va dans Configuration / Hôtes et on clique sur le bouton ajouter

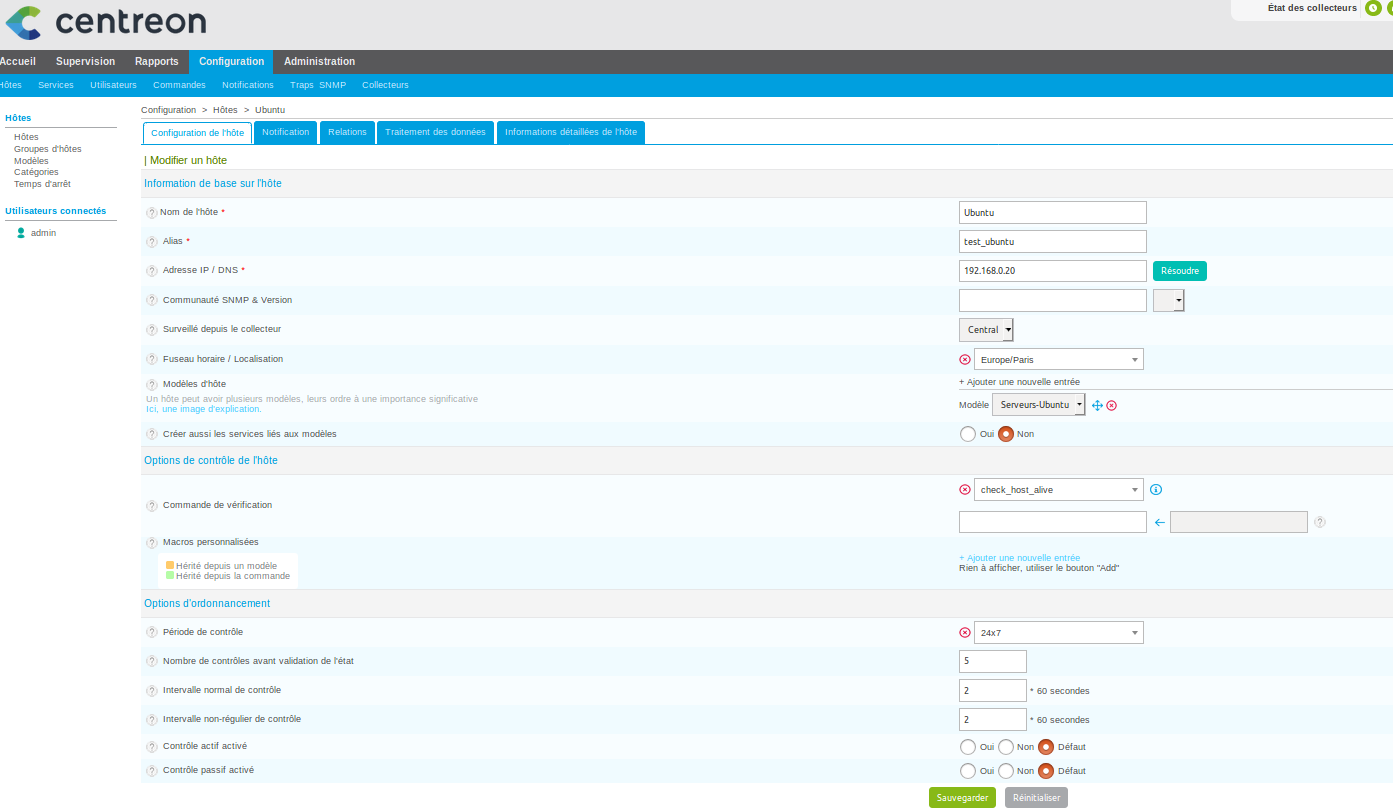

On rempli le formulaire en ayant spécifié le modèle d’hôte « Serveurs-Ubuntu« .
L’hôte va ainsi hérité du service NRPE que nous avons créer tout à l’heure.

On peut vérifié que le service pour la charge système est bien présent pour notre hôte Ubuntu à monitorer.

Pour cela on va dans Configuration / Services et on clique sur le service de notre hôte:

On vérifie que le « Modèle de service » que l’on souhaite, ici « NRPE_Charge_Système » que l’on a configurer précédemment est bien sélectionné.
On met la « Commande de vérification » sur « check_nrpe« .

On peut vérifier que cela fonctionne depuis le serveur Centreon avec cette commande:

/usr/lib/nagios/plugins/check_nrpe -H 192.168.0.20 -c check_load

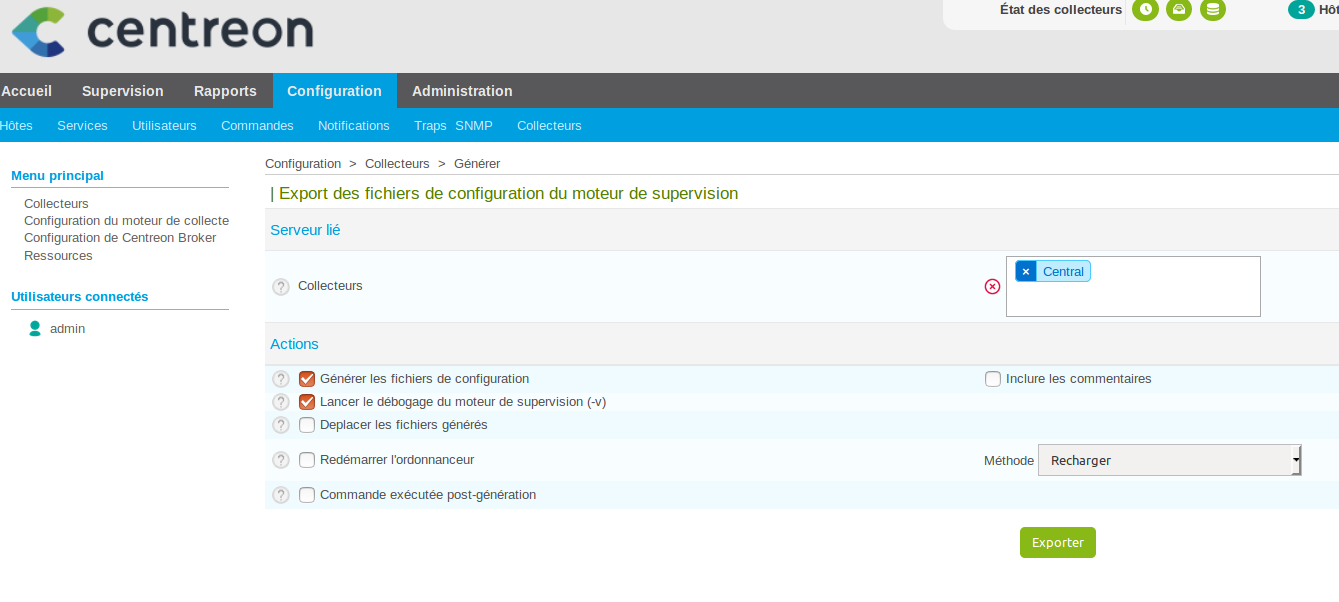

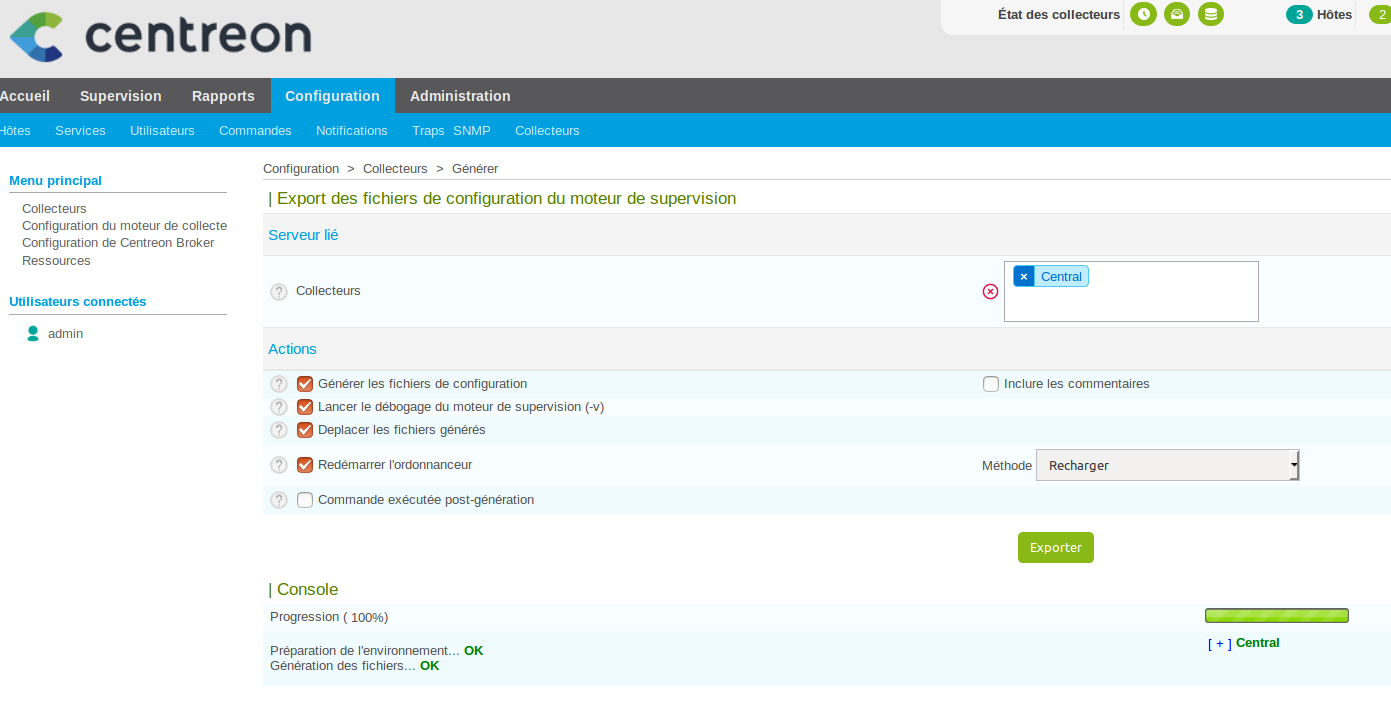

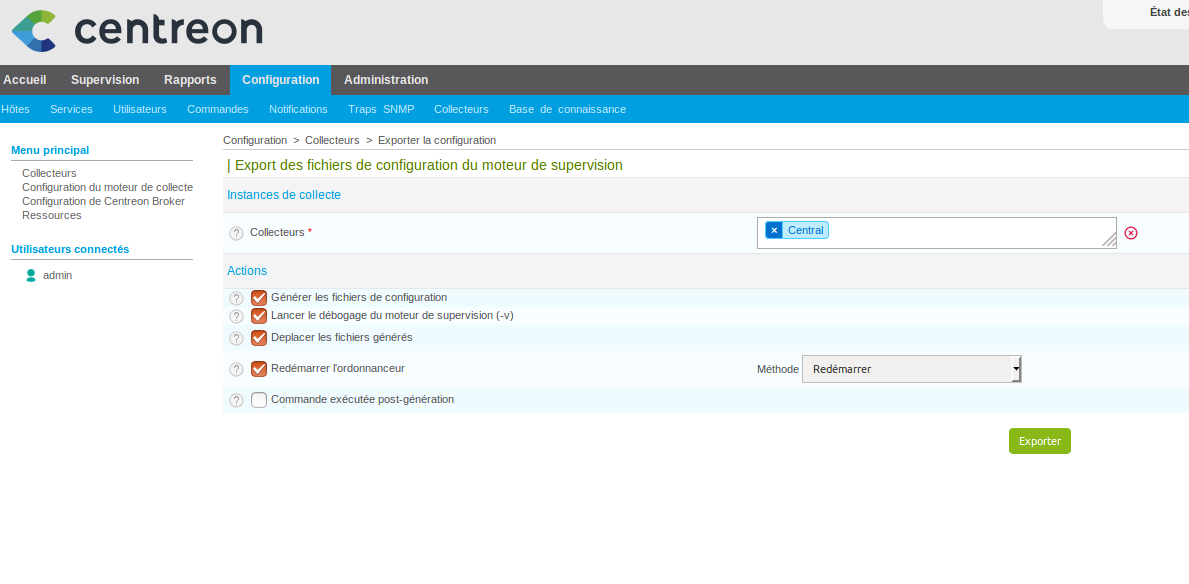

Si tous est bon, il ne reste plus qu’a recharger la configuration du Collecteur:



Si il n’y à pas d’erreur, on coche également « Déplacer les fichier« , et « Redémarrer l’ordonnanceur »

Puis on clic sur exporter.



Coté Client CentOS (192.168.122.172)

Pour installer le deamon NRPE, nous devons passer par les dépôts EPEL:

yum install epel-release -y

Puis

yum -y install nrpe nagios-plugin*

On va autoriser le serveur Centreon dans le fichier de configuration NRPE:

vi /etc/nagios/nrpe.cfg

allowed_hosts=127.0.0.1,192.168.122.58

Puis on démarre le service:

service nrpe start
chkconfig nrpe on

Particularité CentOS 7

systemctl restart nrpe
systemctl enable nrpe
firewall-cmd --permanent --add-port=5666/tcp

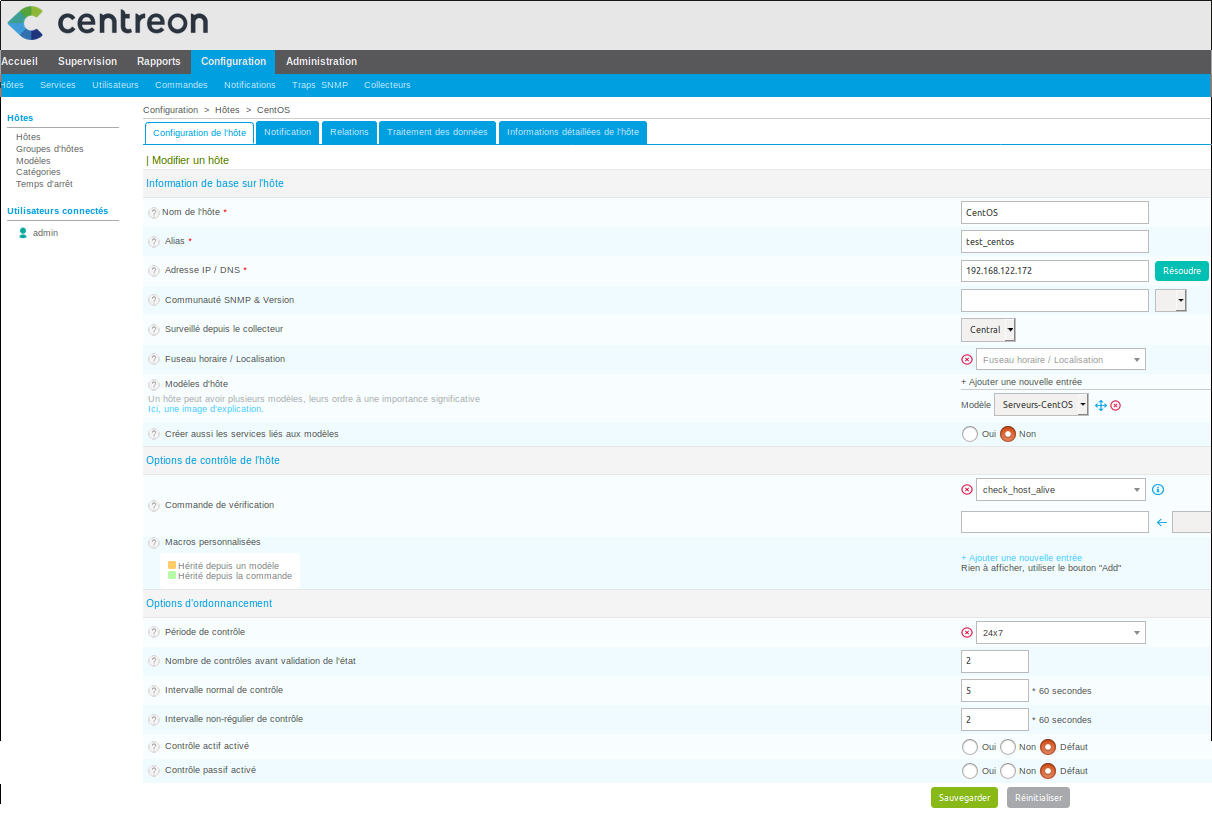

On va maintenant déclarer la machine CentOS dans Centreon.

En ayant spécifié le modèle d’hôte « Serveurs-CentOS« , l’hôte va ainsi hérité du service NRPE que nous avons créer tout à l’heure.

On peut vérifié que le service pour la charge système est bien présent pour notre hôte CentOS à monitorer.

Pour cela on va dans Configuration / Services et on clique sur le service de notre hôte:

On vérifie que le « Modèle de service » que l’on souhaite, ici « NRPE_Charge_Système » que l’on a configurer précédemment est bien sélectionné.
On vérifie que la « Commande de vérification » est bien « check_nrpe« .

On peut vérifier que cela fonctionne depuis le serveur Centreon avec cette commande:

/usr/lib/nagios/plugins/check_nrpe -H 192.168.122.172 -c check_load

Si tous est bon, il ne reste plus qu’a recharger la configuration du Collecteur:

Si il n’y à pas d’erreur, on coche également « Déplacer les fichier », et « Redémarrer l’ordonnanceur »

Puis on clic sur exporter.


30 mai 2017 /

Installation de Centreon 3.3

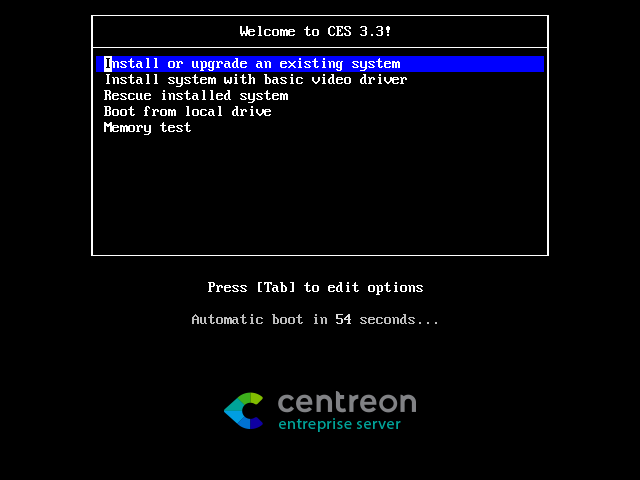

Une fois l’ISO télécharger à cette adresse, on peut commencer l’installation:

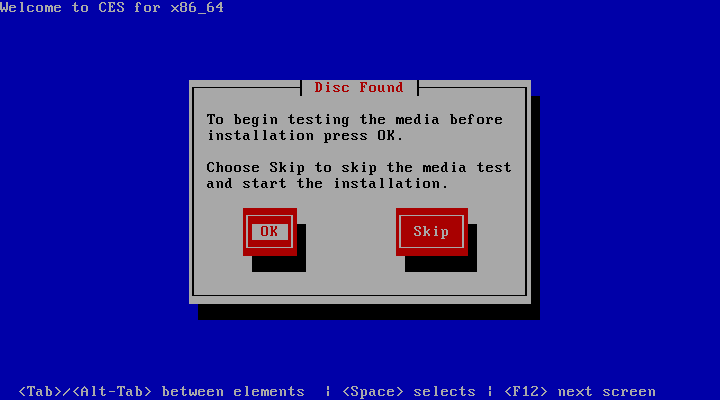

Vous pouvez choisir de vérifier l’intégrité de l’image ISO:

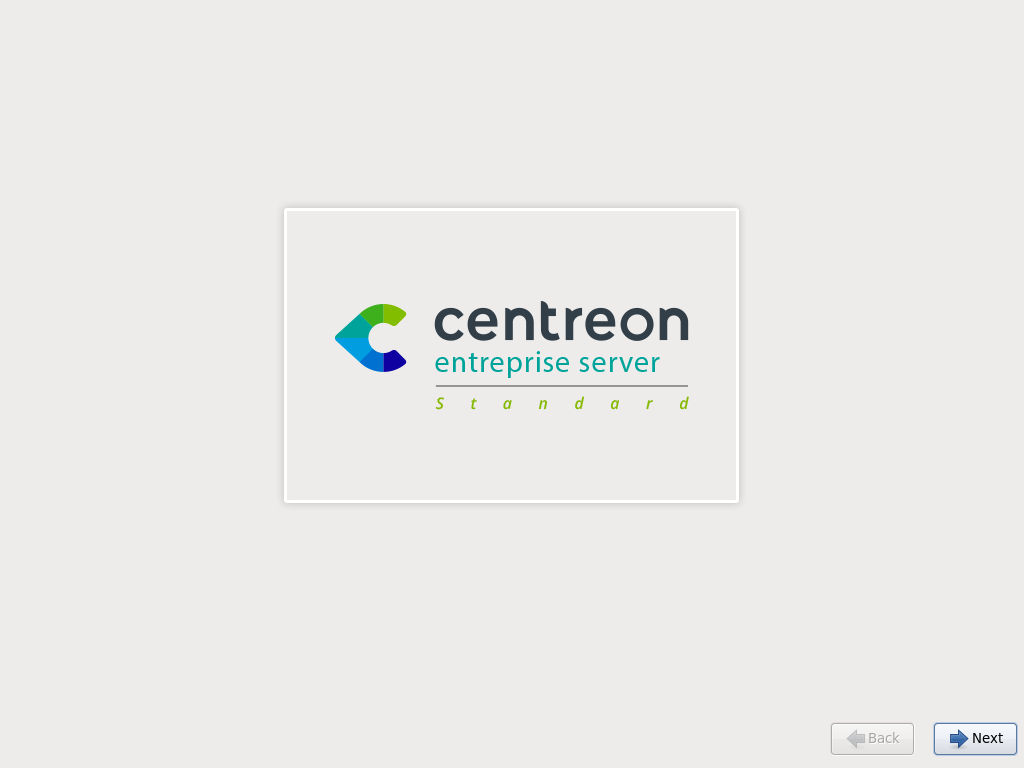

Anaconda se lance, on clique sur « Next« :

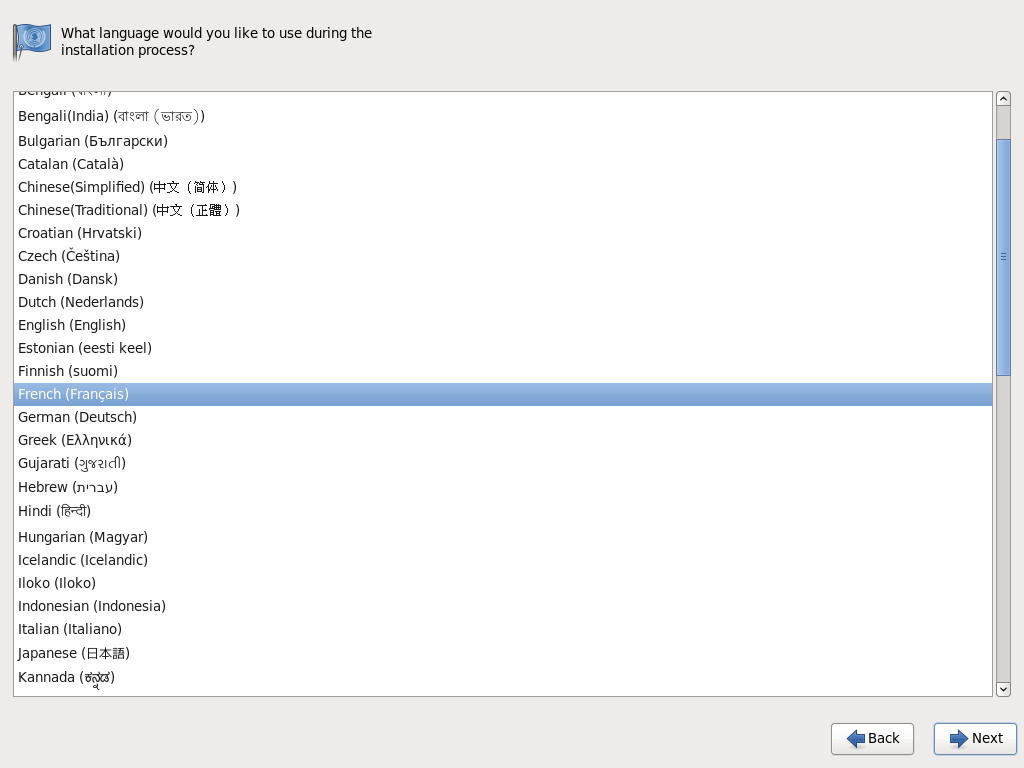

On choisit sa langue:

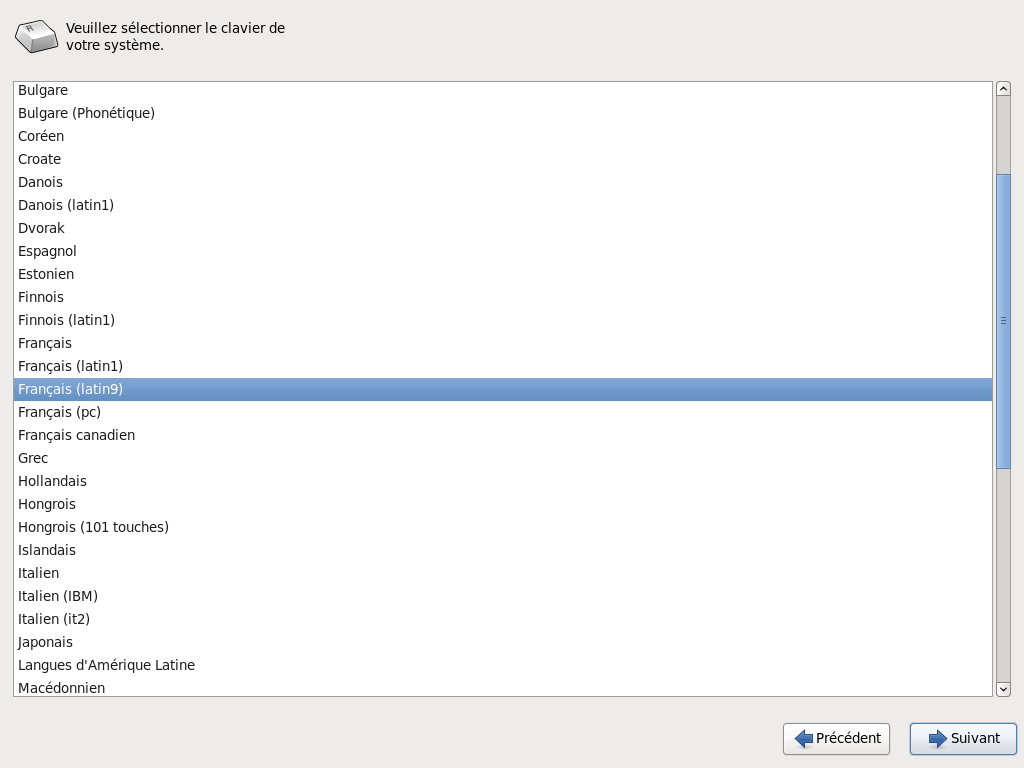

La configuration de son clavier:

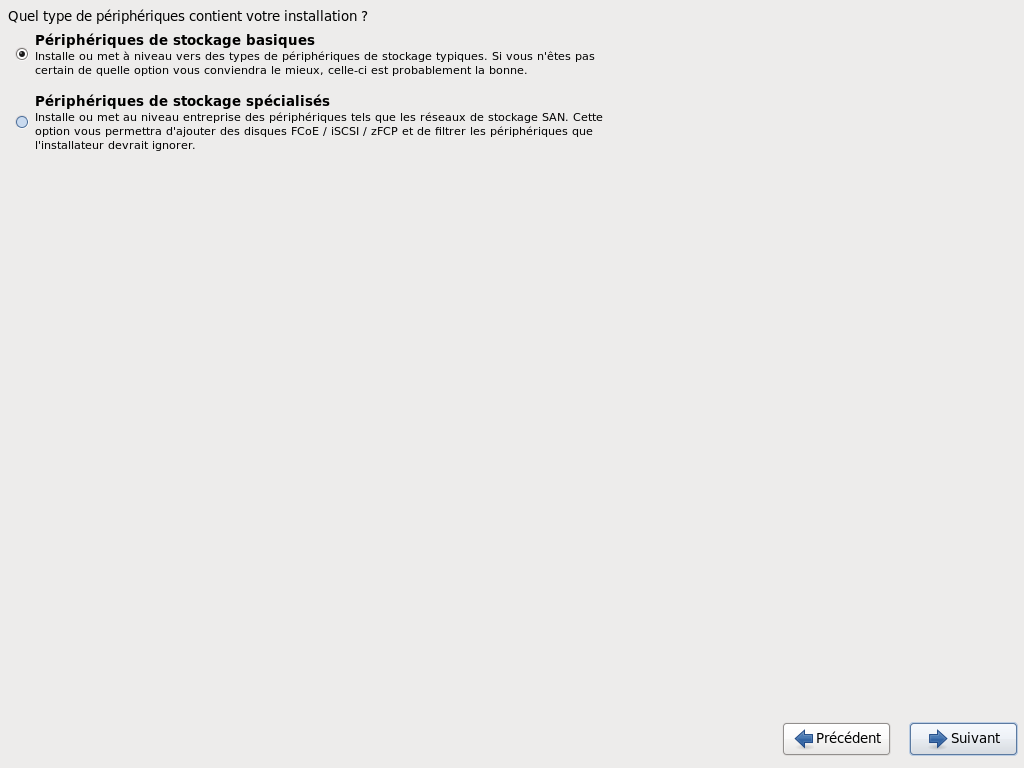

On choisi se qui correspond à votre configuration matériel du serveur Centreon:

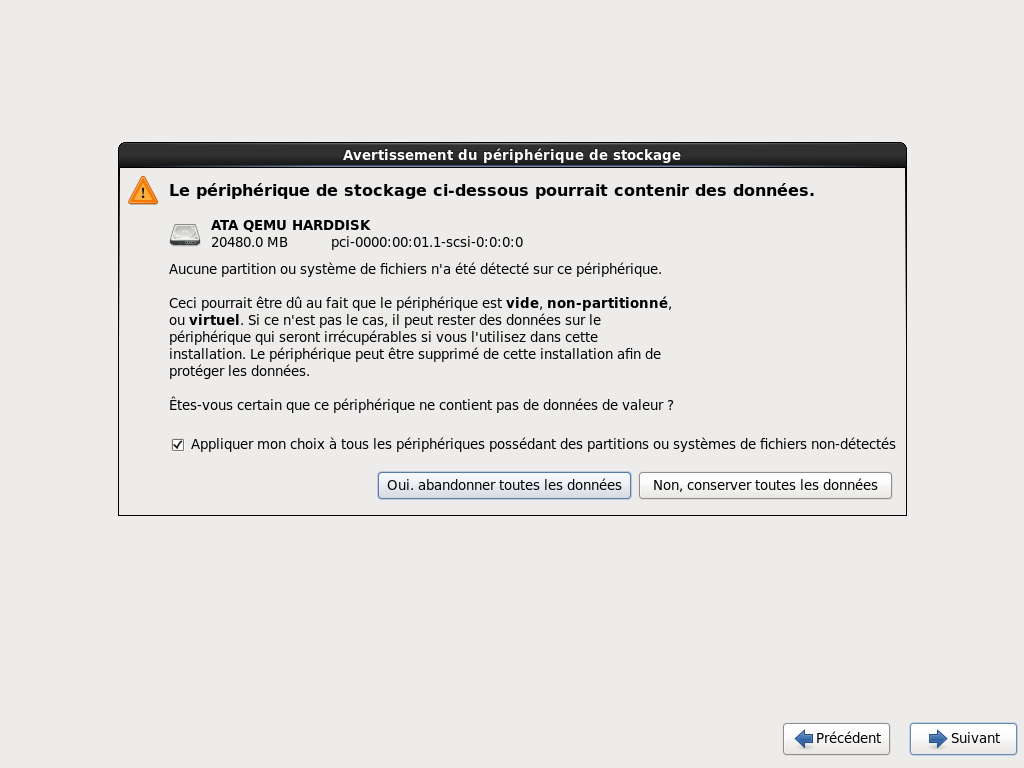

On valide en choisissant Oui:

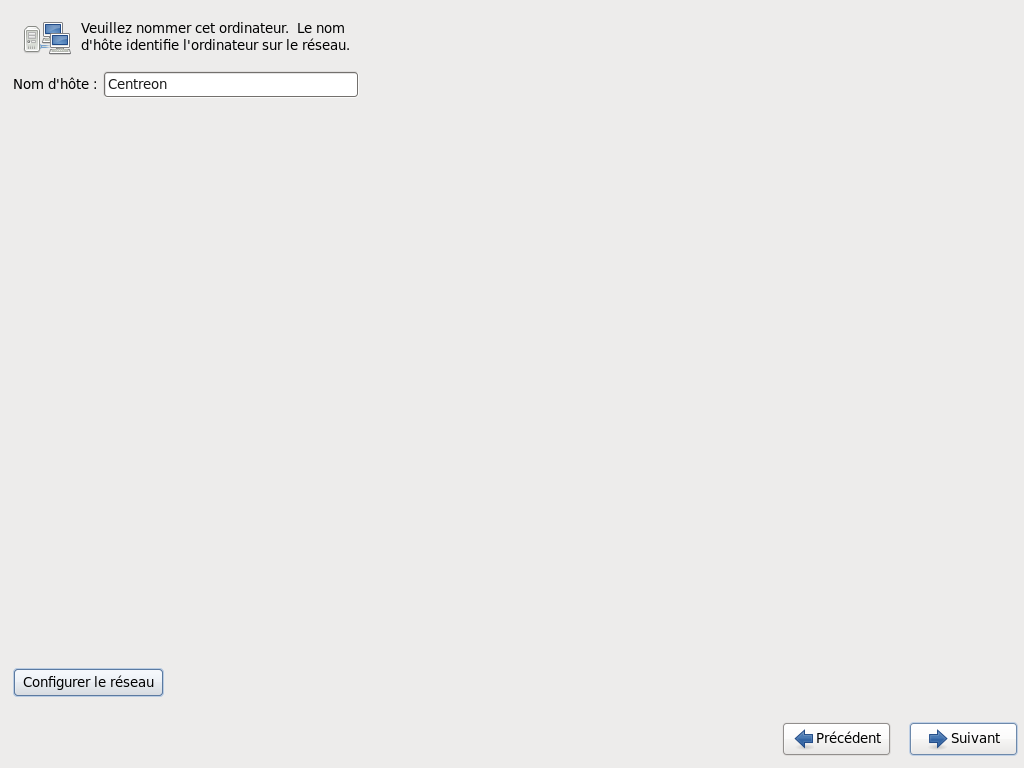

On choisit le nom du serveur Centreon:

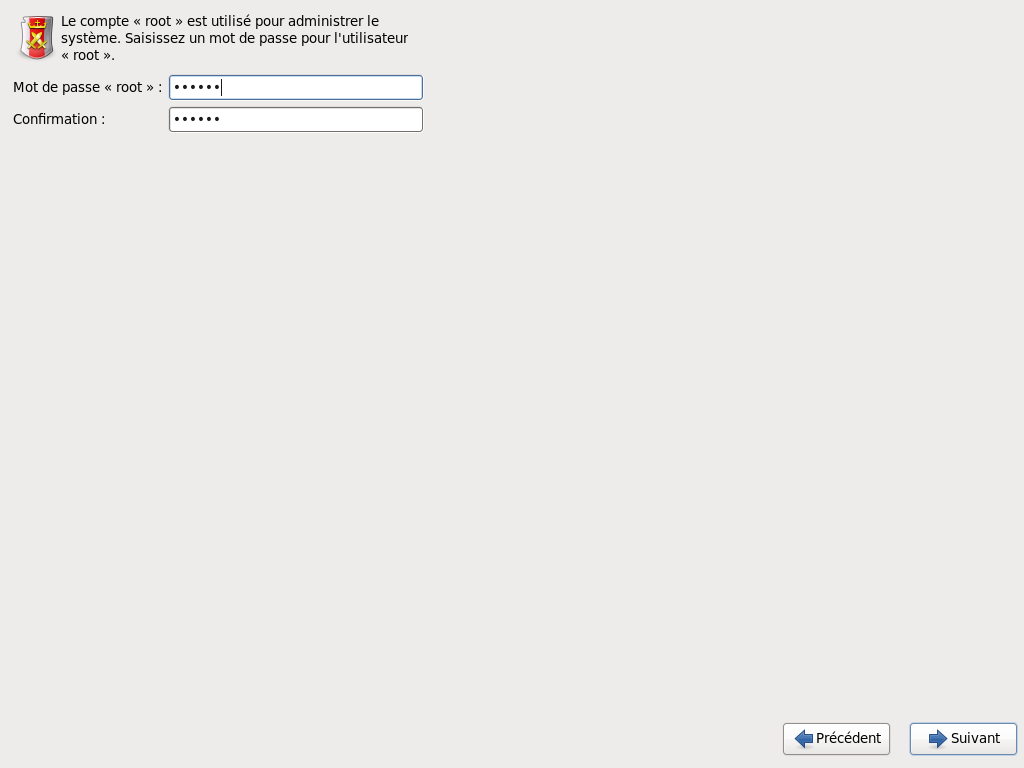

On choisit le mot de passe pour l’utilisateur root:

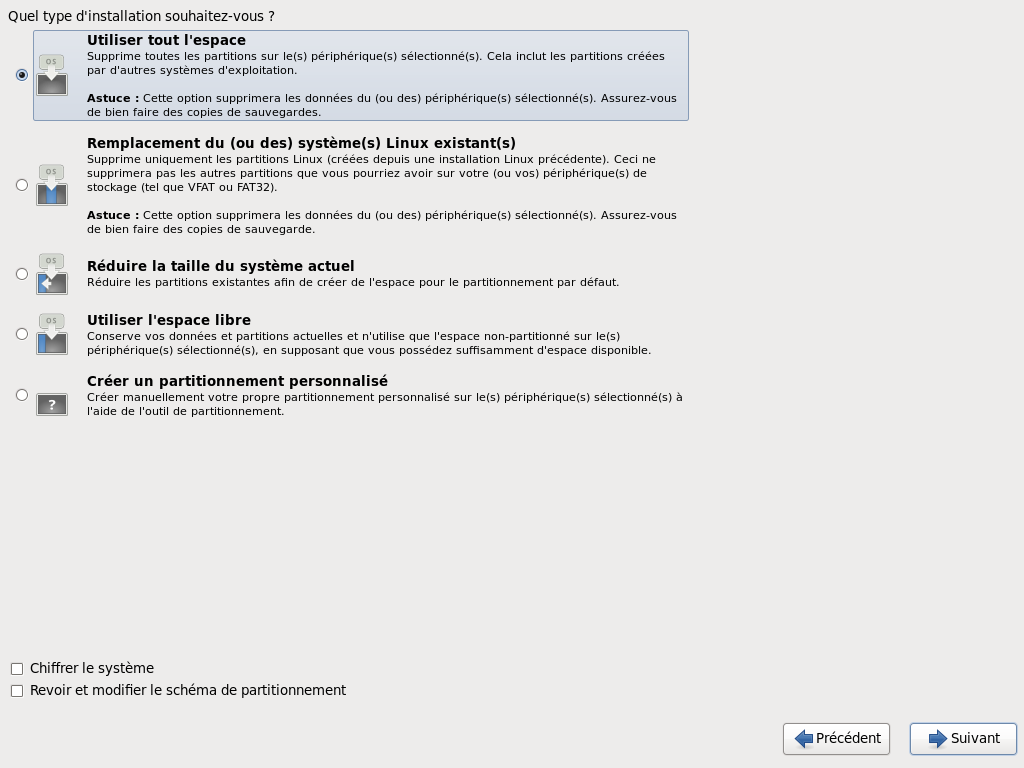

On choisit le partitionnement du disque:

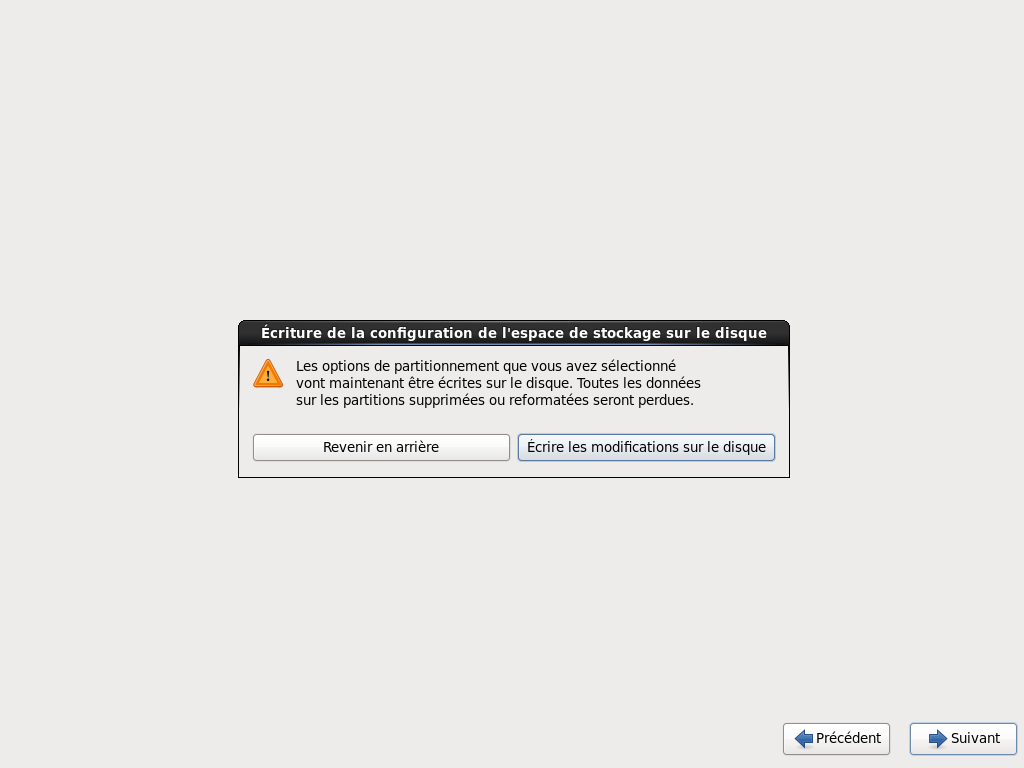

On valide le tout:

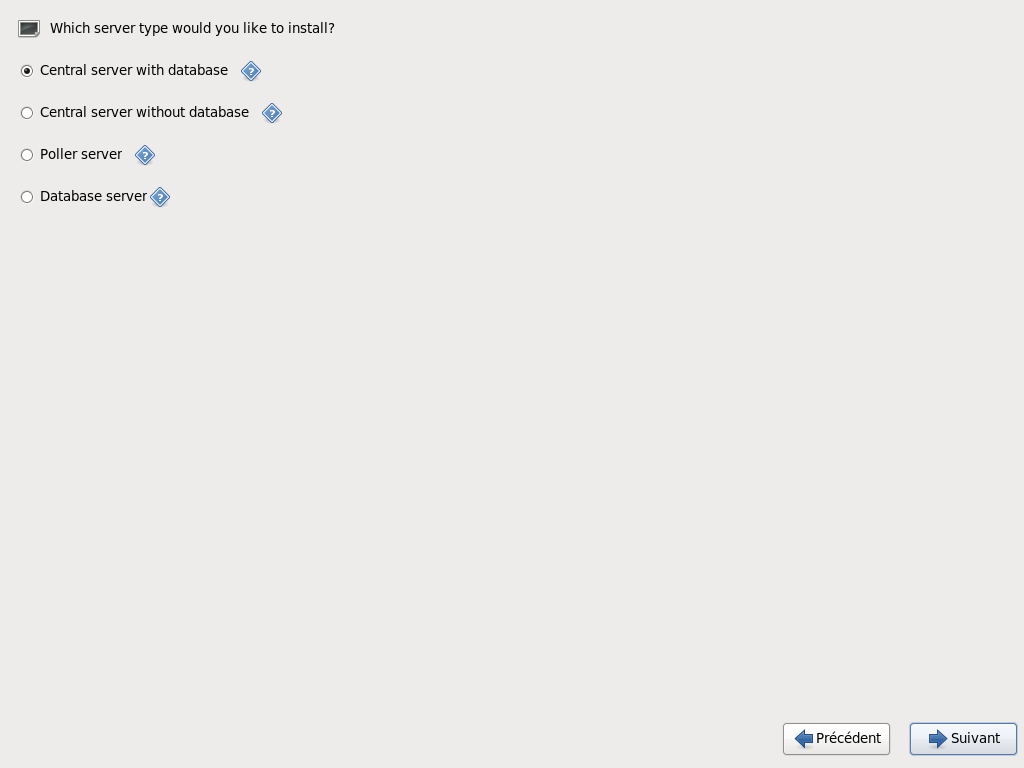

On choisit le rôle du serveur Centreon:

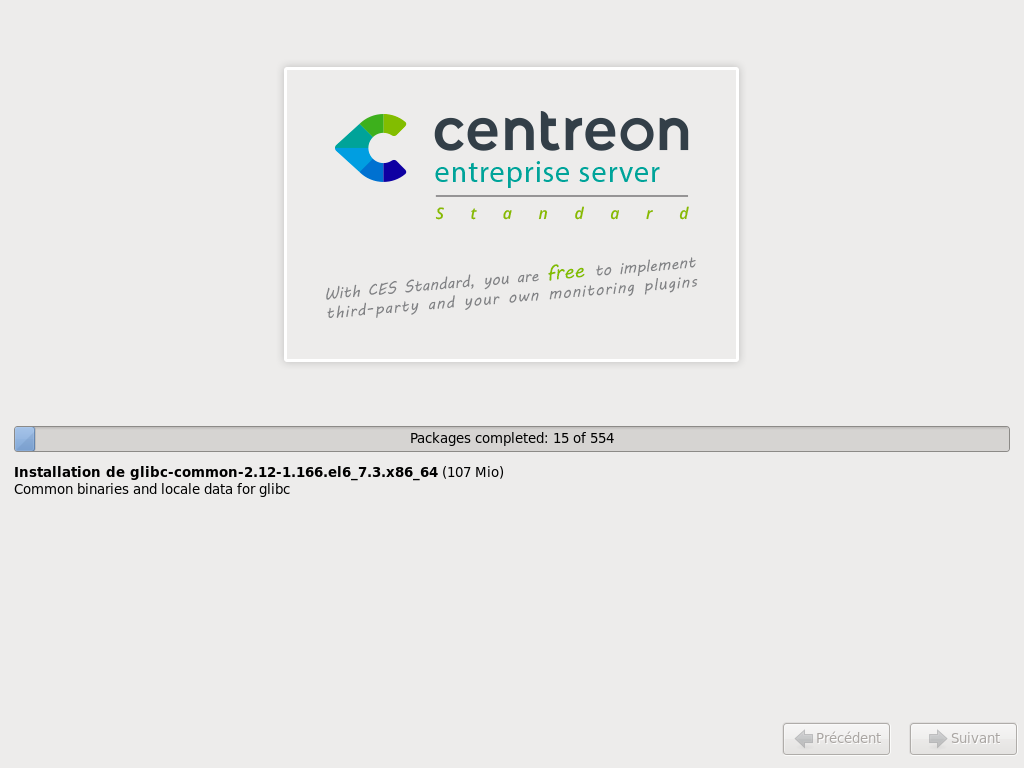

Installation en cours:

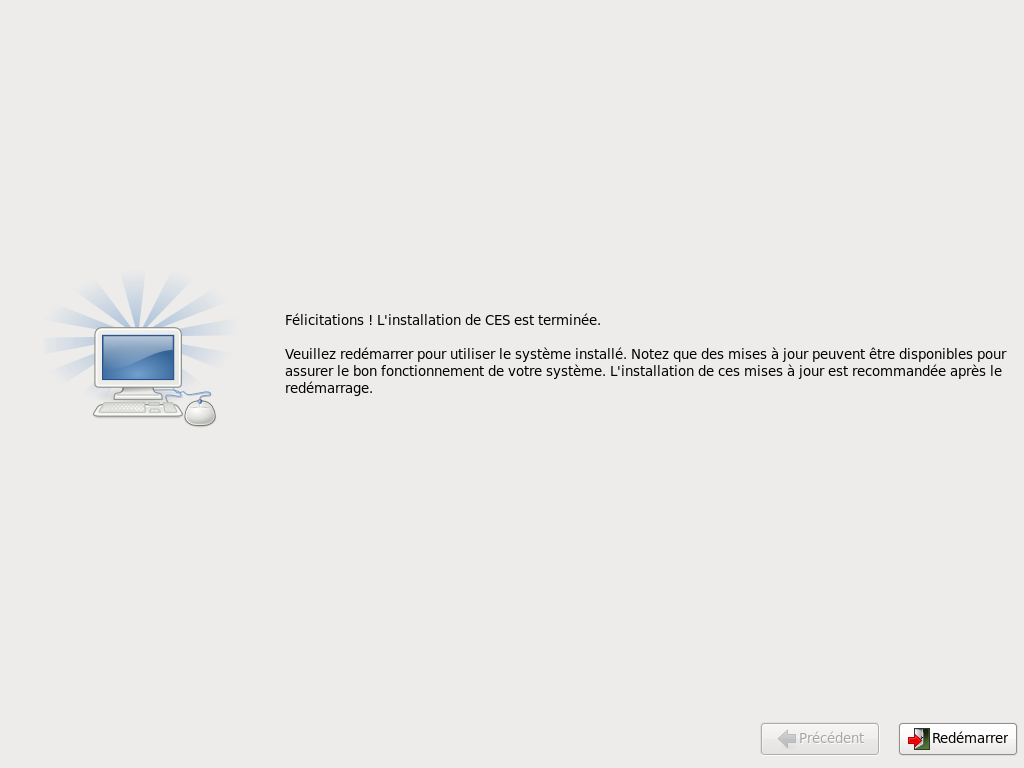

Installation terminée:



Maintenant que l’installation est terminé, on se connecte dessus en console/ssh et on met à jour Centreon:

yum -y update

On installe la traduction de l’interface en français

yum -y install centreon-lang-fr_FR

On spécifie le fuseau horaire dans php.ini:

vi /etc/php.ini

date.timezone = Europe/Paris

Puis on redémarre httpd:

service httpd restart

On récupère l’adresse ip du serveur, puis on se connecte dessus via son navigateur internet.

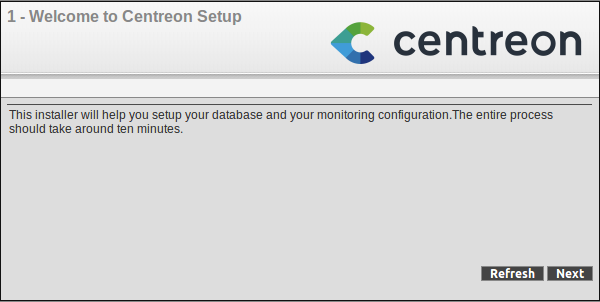

On clique sur « Next« :

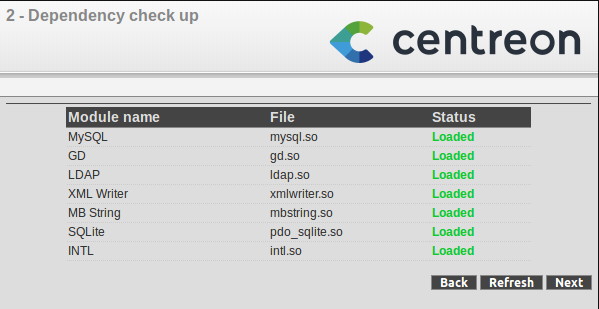

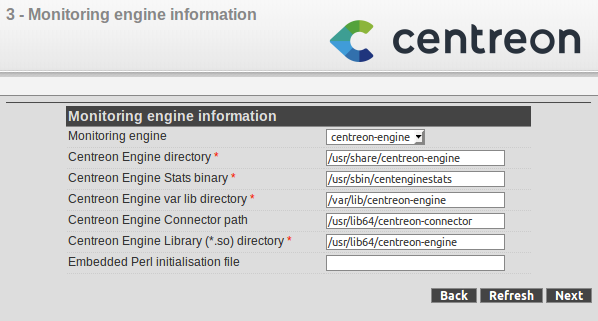

On clique sur « Next« :

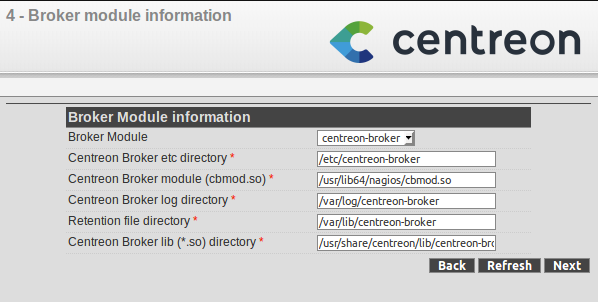

On clique sur « Next« :

« Next« …:

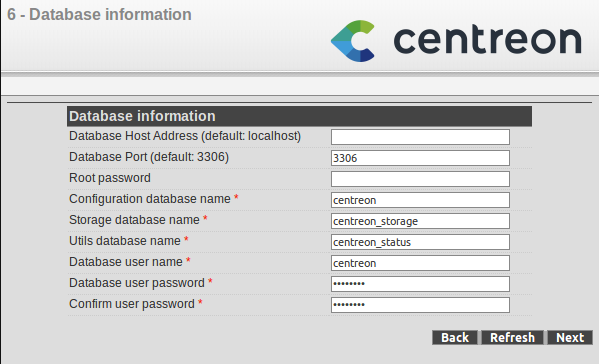

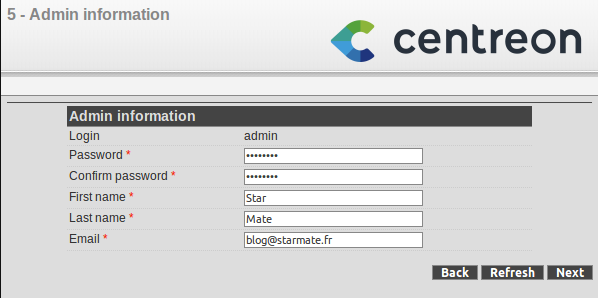

On rempli le formulaire et on clique sur « Next« :

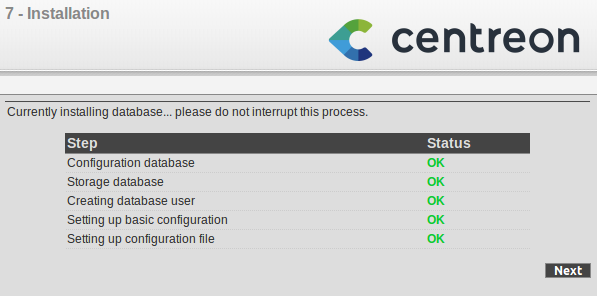

On clique sur « Next« :

On clique sur « Next« :

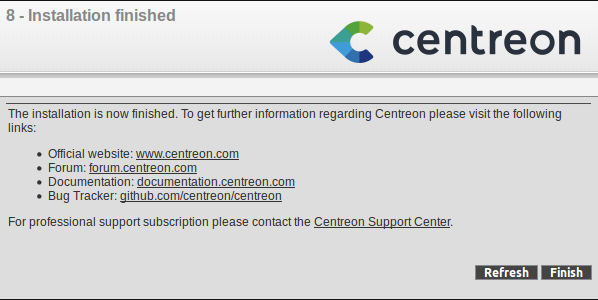

On clique sur « Finish« , l’installation est terminée:

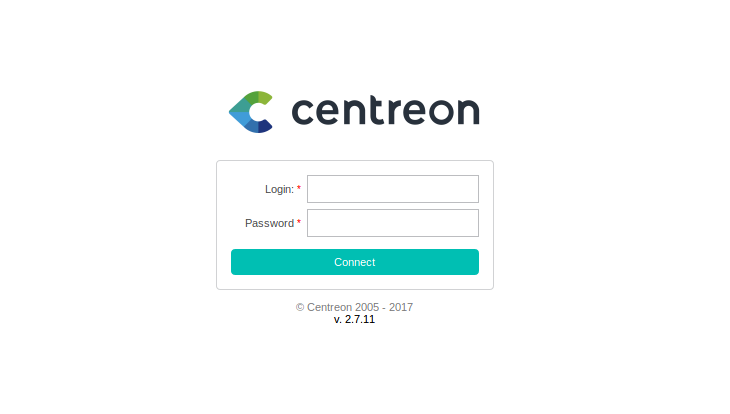

On arrive à cette fenêtre de connexion, on va donc se connecter:

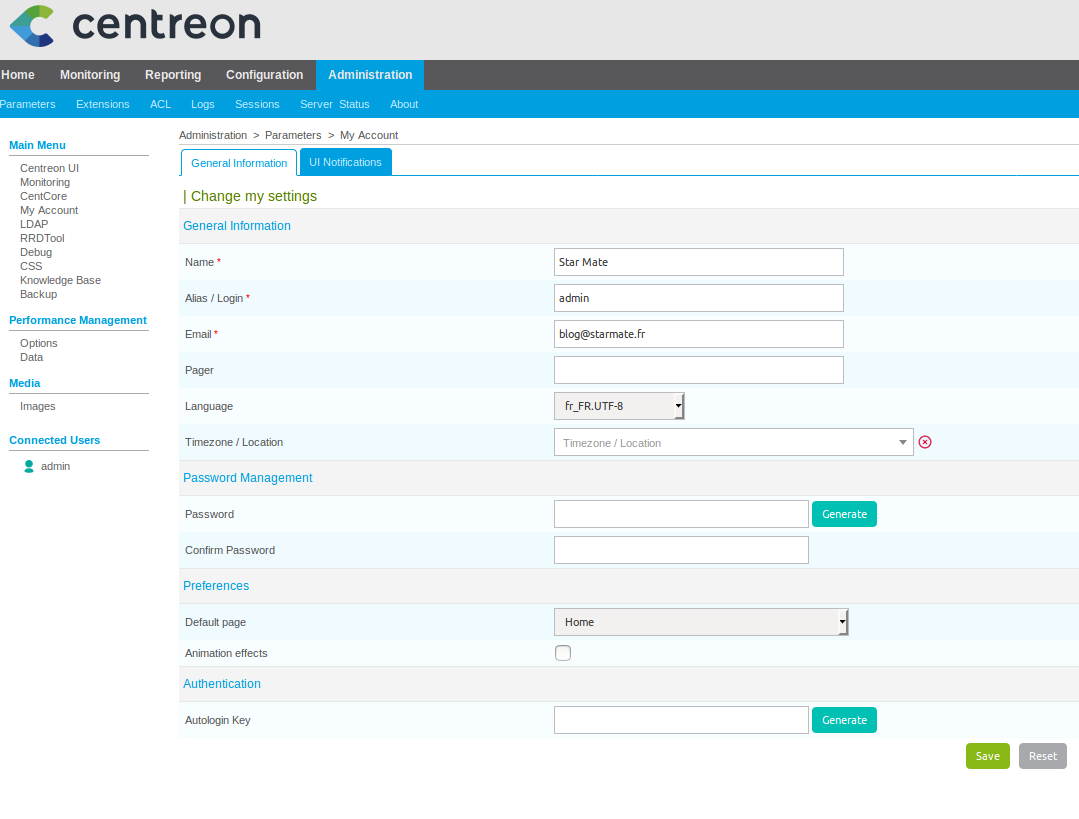

On va passer l’interface en français, pour cela on va aller dans Administration / Parameters / My Account / Language





On va maintenant activer l’exécution du collecteur Central (et qui actuellement affiché en « Non« ). Pour cela on va dans « Configuration / Collecteurs« , puis on sélectionne le Collecteur « Central » et on clique sur « Exporter la configuration »





On arrive sur cette fenêtre, ou on va cocher les 4 premières cases et mettre la méthode sur « Redémarrer »

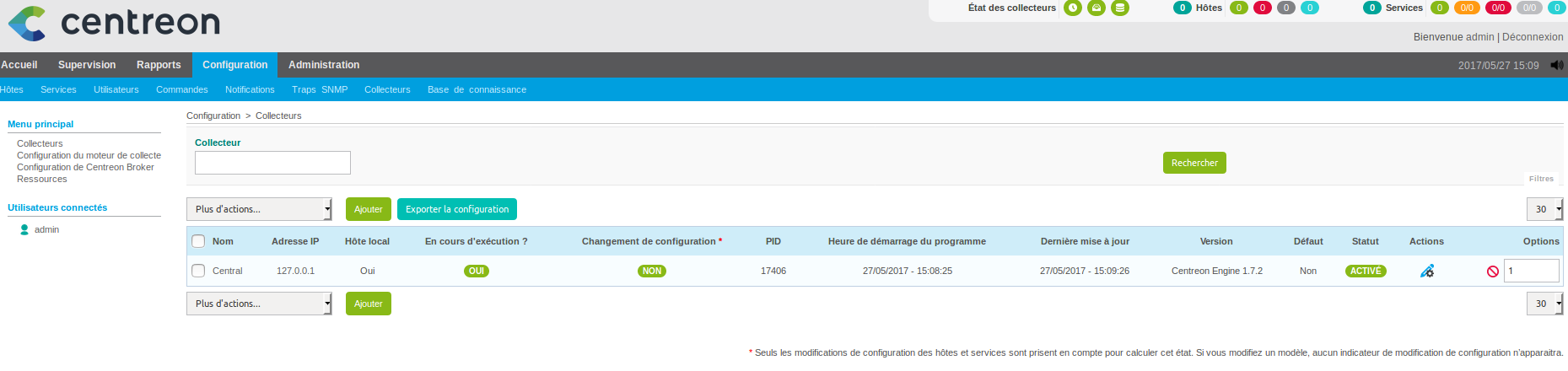

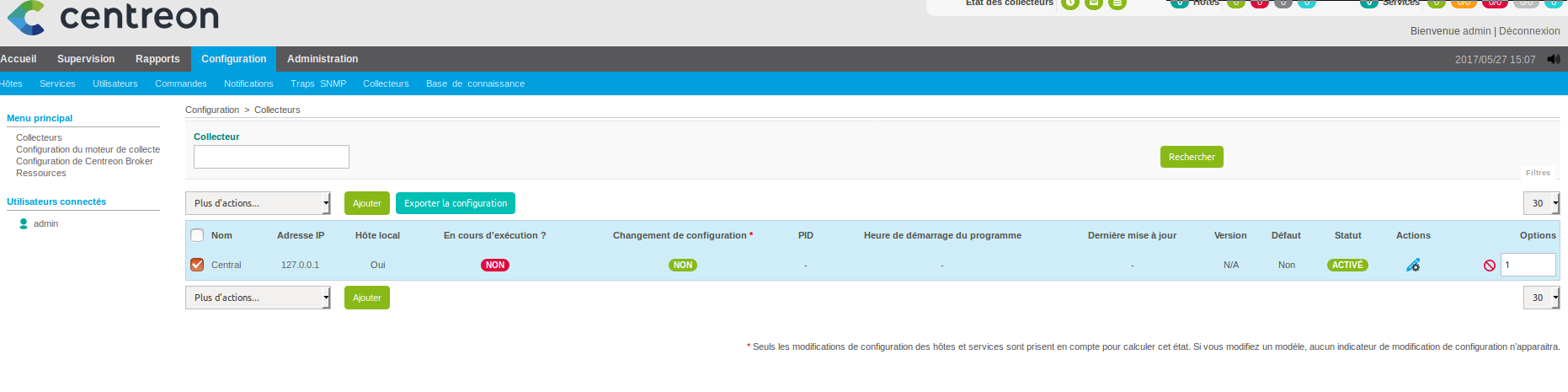

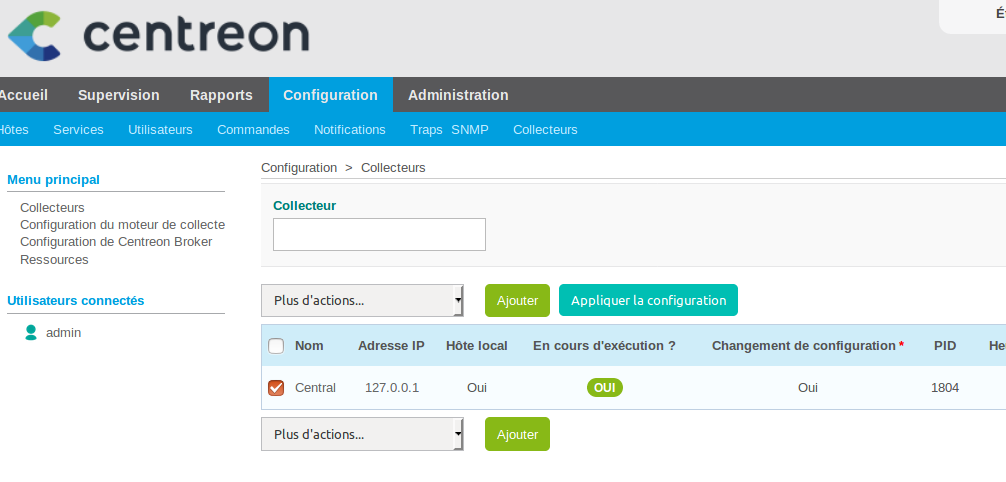

Ou bout de quelques secondes le collecteur est maintenant bien afficher en « Oui »



Par soucis d’esthétique, nous allons Installer un pack d’icônes:

cd /tmp
wget https://exchange.icinga.org/exchange/F%2ANagios+icon+pack+%28Status+Map+and+Host+View+icons%29/files/21/FNagios.tar.gz
tar xzf FNagios.tar.gz



On déplace les images dans répertoire d’images de Centreon:

mv hardware /usr/share/centreon/www/img/media/
mv other /usr/share/centreon/www/img/media/
mv vendors /usr/share/centreon/www/img/media/



On donne la propriété des fichiers à l’utilisateur centreon:

chown -R centreon: /usr/share/centreon/www/img/media/

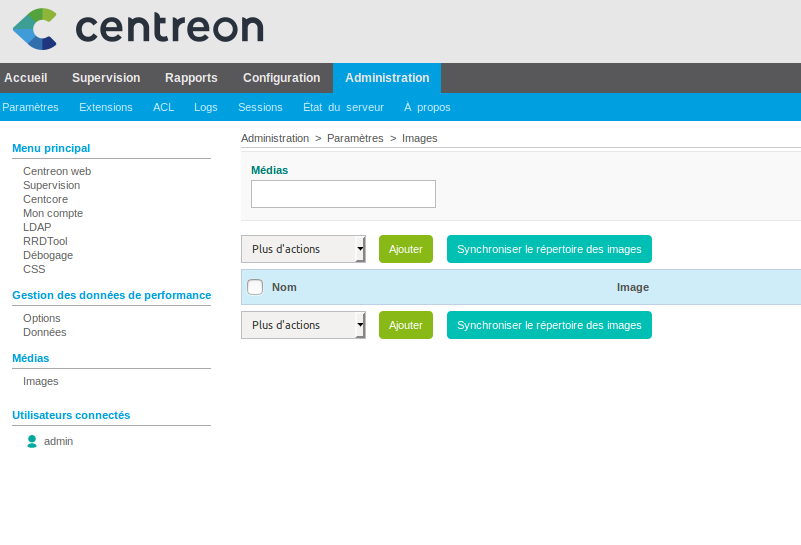

On retourne dans « Administration / Paramètres / Images", puis on clique sur « Synchroniser le répertoire des images« :

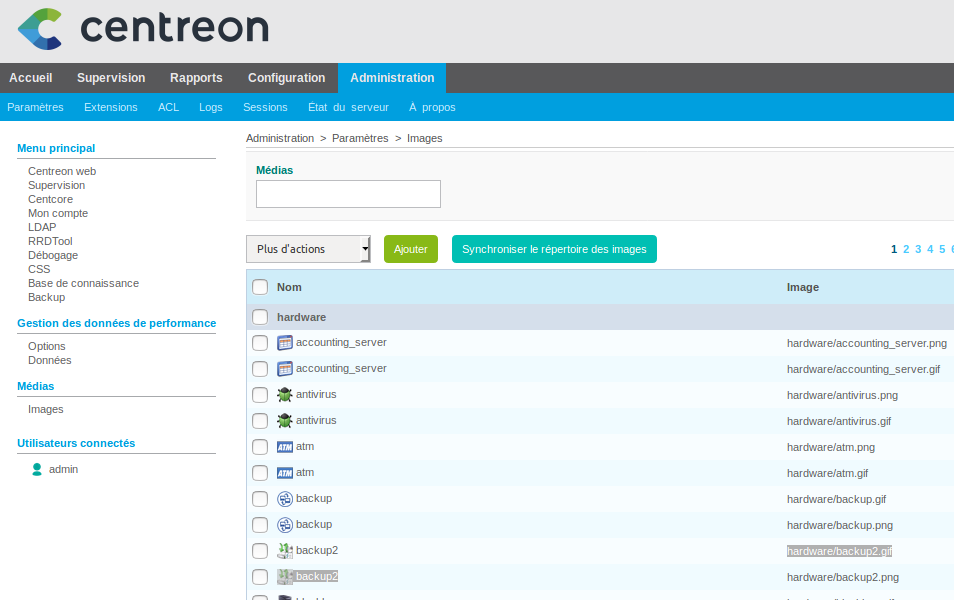

Une fois la mise à jour terminée, vous pouvez voir vos images:

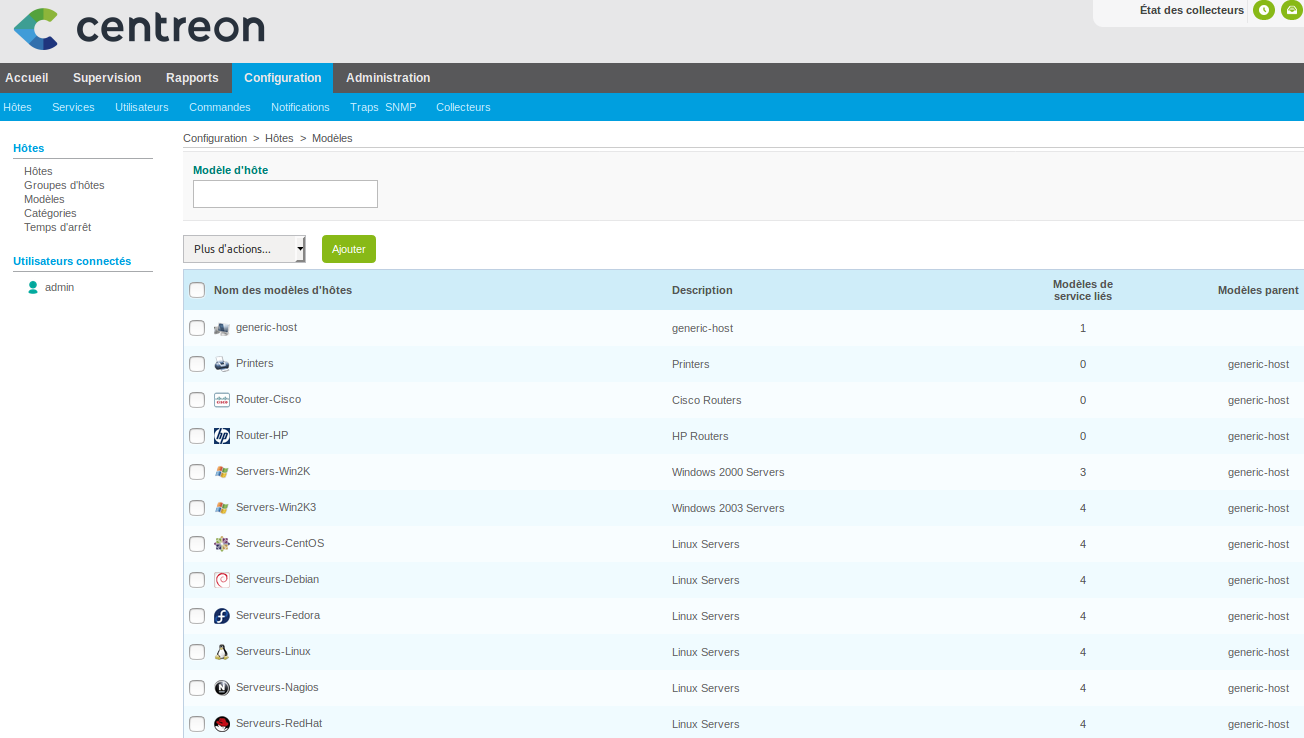

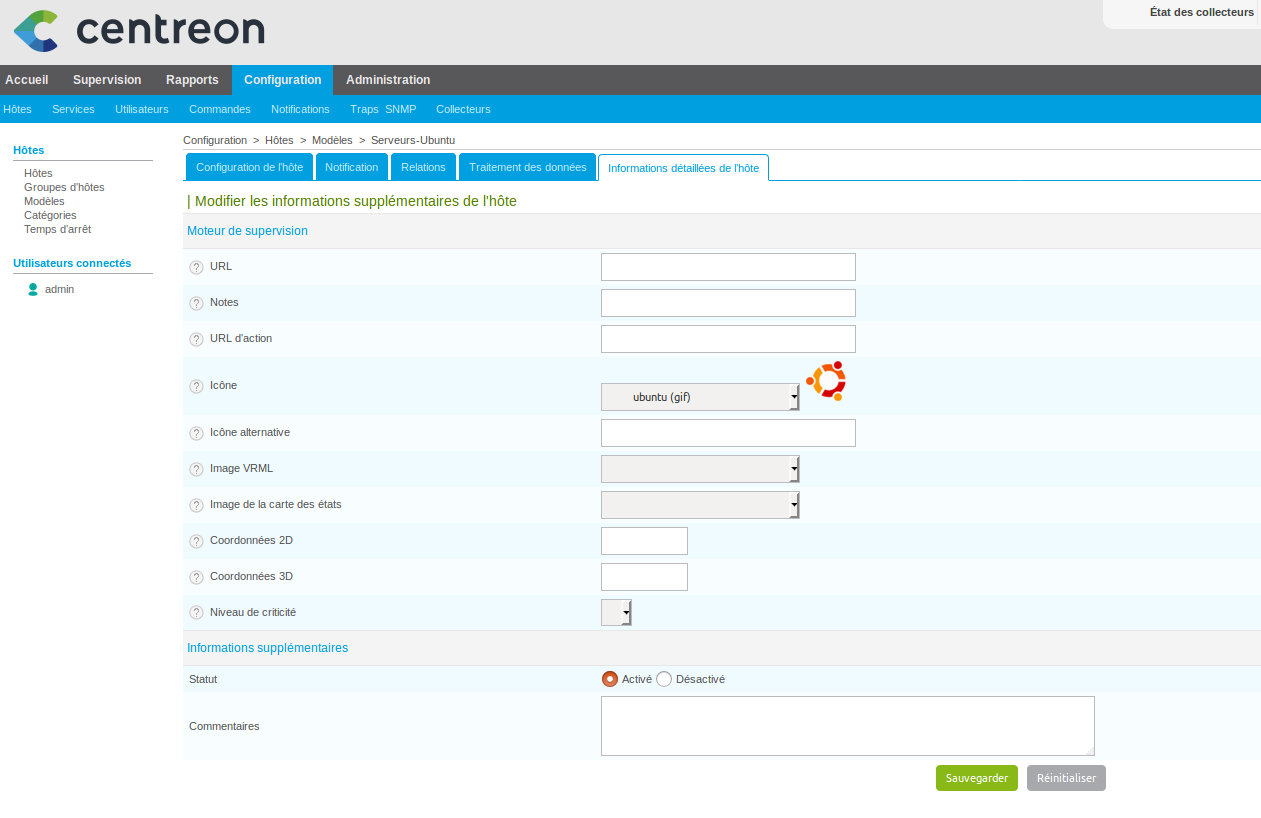

Vous pouvez maintenant associer les images avec des modèles de machines





Voila, il ne reste maintenant plus qu’a ajouter les hôtes et installer/configurer leurs services.
11 février 2017 /

Agrégation de liens Ethernet sous CentOS 6

Voici comment configurer une agrégation de liens sur les ports Ethernet dans CentOS6 et RH6.
Dans mon cas, j’ai deux cartes (eth0 & eth1) qui formeront une interface d’agrégat (bond0).

L’agrégation peut fonctionner suivant plusieurs modes qui détermineront son fonctionnement:

Mode 0 : Round Robin , équilibrage de charge

La transmission des paquets se fait de façon séquentielle sur chacune des cartes actives dans l’agrégat. Ce mode augmente la bande passante et gère la tolérance de panne.

Mode 1 : Active – passive

Ce mode ne gère que la tolérance de panne. Si une des interfaces est désactivée, une autre du bond prend le relais.

Mode 2 : Balance xor

Une interface est affectée à l’envoi vers une même adresse MAC. Ainsi les transferts sont parallélisés et le choix de l’interface suit la règle : (Adresse MAC de la source XOR Adresse MAC de la destination) modulo nombre d’interfaces.

Mode 3 : Broadcast

Tout le trafic est envoyé par toutes les interfaces

mode 4 : 802.3ad ou LCAP

Ce mode s’appuie sur la norme IEEE 802.3ad Dynamic link aggregation. Toutes les interfaces du groupe sont agrégées de façon dynamique, ce qui augmente la bande passante et gère la tolérance de panne. Cela implique que le switch gère le 802.ad et les interfaces soient compatibles mii-tool et/ou ethtool.

mode 5 : balance-tlb

Adaptive transmit load balancing : seule la bande passante en sortie est load balancée selon la charge calculée en fonction de la vitesse, ceci pour chaque interface. Le flux entrant est affecté à l’interface courante. Si celle-ci devient inactive, une autre prend alors l’adresse MAC et devient l’interface courante.

mode 6 : balance-alb

Adaptive load balancing : ce mode inclut en plus du tlb un load balancing sur le flux entrant et seulement pour un trafic IPV4. L’équilibrage est réalisé au niveau ARP. Le module intercepte les réponses pour y réécrire l’adresse MAC de l’une des interfaces du bond tout en tenant compte des spécificités du protocole ARP. La répartition entre les différentes interfaces, se fait de façon séquentielle ( round robin ).



Configuration du noyau via le fichier bonding.conf:

vi /etc/modprobe.d/bonding.conf



et on y ajoute cela:

alias bond0 bonding



Pour afficher les informations du module d’agrégation:

modinfo bonding



Désactivation de NetworkManager:

chkconfig NetworkManager off
service NetworkManager stop


Création de l’interface bond0 :

vi /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
IPADDR=192.168.122.9
NETMASK=255.255.255.0
GATEWAY=192.168.122.1
TYPE=Bond
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=static
BONDING_OPTS="mode=0 miimon=100"

Le paramètre « BONDING_OPTS » décrit le mode qui sera utilisé.
Dans notre cas, nous avons configuré l’interface pour fonctionner en mode 0 (Round Robin) et nous avons défini la fréquence des MII link monitoring à 100 (en millisecondes).



Modification/Création des deux interfaces qui vont être agrégées :

vi /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0
HWADDR=52:54:00:2f:e1:87
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=no
MASTER=bond0
SLAVE=yes

vi /etc/sysconfig/network-scripts/ifcfg-eth1

DEVICE=eth1
HWADDR=52:54:00:fe:50:1c
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=no
MASTER=bond0
SLAVE=yes

Redémarrage du service réseau:

service network restart

Vérification de l’agrégation:

ifconfig

bond0     Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
inet adr:192.168.122.9  Bcast:192.168.122.255  Masque:255.255.255.0
adr inet6: fe80::5054:ff:fe2f:e187/64 Scope:Lien
UP BROADCAST RUNNING MASTER MULTICAST  MTU:1500  Metric:1
RX packets:782 errors:0 dropped:0 overruns:0 frame:0
TX packets:282 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:0
RX bytes:49341 (48.1 KiB)  TX bytes:31605 (30.8 KiB)

eth0      Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
adr inet6: fe80::5054:ff:fe2f:e187/64 Scope:Lien
UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1
RX packets:56921 errors:0 dropped:60 overruns:0 frame:0
TX packets:25795 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:1000
RX bytes:83123782 (79.2 MiB)  TX bytes:1776097 (1.6 MiB)
Interruption:11 Adresse de base:0x8000

eth1      Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
adr inet6: fe80::5054:ff:fe2f:e187/64 Scope:Lien
UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1
RX packets:1528 errors:0 dropped:0 overruns:0 frame:0
TX packets:449 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:1000
RX bytes:418511 (408.7 KiB)  TX bytes:106471 (103.9 KiB)
Interruption:10 Adresse de base:0xa000

lo        Link encap:Boucle locale
inet adr:127.0.0.1  Masque:255.0.0.0
adr inet6: ::1/128 Scope:Hôte
UP LOOPBACK RUNNING  MTU:65536  Metric:1
RX packets:40 errors:0 dropped:0 overruns:0 frame:0
TX packets:40 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:0
RX bytes:3178 (3.1 KiB)  TX bytes:3178 (3.1 KiB)


On peut également voir son bon fonctionnement avec la commande ip:

ip addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 52:54:00:2f:e1:87 brd ff:ff:ff:ff:ff:ff
inet6 fe80::5054:ff:fe2f:e187/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 52:54:00:2f:e1:87 brd ff:ff:ff:ff:ff:ff
inet6 fe80::5054:ff:fe2f:e187/64 scope link
valid_lft forever preferred_lft forever
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
link/ether 52:54:00:2f:e1:87 brd ff:ff:ff:ff:ff:ff
inet 192.168.122.9/24 brd 192.168.122.255 scope global bond0
inet6 fe80::5054:ff:fe2f:e187/64 scope link tentative dadfailed
valid_lft forever preferred_lft forever

On peut également afficher les paramètres de l’agrégation, comme le mode utilisé et l’interface esclave:

cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: load balancing (round-robin)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0

Slave Interface: eth0
MII Status: up
Speed: 100 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 52:54:00:2f:e1:87
Slave queue ID: 0

Slave Interface: eth1
MII Status: up
Speed: 100 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 52:54:00:fe:50:1c
Slave queue ID: 0



Configuration d’un alias ip sur l’agrégation:

cp -p /etc/sysconfig/network-scripts/ifcfg-bond0 /etc/sysconfig/network-scripts/ifcfg-bond0:1
vi /etc/sysconfig/network-scripts/ifcfg-bond0:1



Et nous allons adapter les parametres « DEVICE » et « IPADDR » comme ci dessous:

DEVICE=bond0:1
IPADDR=192.168.122.19
NETMASK=255.255.255.0
GATEWAY=192.168.122.1
TYPE=Bond
ONBOOT=yes
NM_CONTROLLED=no
BOOTPROTO=static
BONDING_OPTS="mode=0 miimon=100"

Redémarrez le service réseau:

service network restart

Vérification:

ifconfig

bond0     Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
inet adr:192.168.122.9  Bcast:192.168.122.255  Masque:255.255.255.0
adr inet6: fe80::5054:ff:fe2f:e187/64 Scope:Lien
UP BROADCAST RUNNING MASTER MULTICAST  MTU:1500  Metric:1
RX packets:1298 errors:0 dropped:0 overruns:0 frame:0
TX packets:431 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:0
RX bytes:78505 (76.6 KiB)  TX bytes:55055 (53.7 KiB)

bond0:1   Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
inet adr:192.168.122.19  Bcast:192.168.122.255  Masque:255.255.255.0
UP BROADCAST RUNNING MASTER MULTICAST  MTU:1500  Metric:1

eth0      Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
adr inet6: fe80::5054:ff:fe2f:e187/64 Scope:Lien
UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1
RX packets:57180 errors:0 dropped:60 overruns:0 frame:0
TX packets:25870 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:1000
RX bytes:83138488 (79.2 MiB)  TX bytes:1790539 (1.7 MiB)
Interruption:11 Adresse de base:0x8000

eth1      Link encap:Ethernet  HWaddr 52:54:00:2F:E1:87
adr inet6: fe80::5054:ff:fe2f:e187/64 Scope:Lien
UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1
RX packets:1786 errors:0 dropped:0 overruns:0 frame:0
TX packets:524 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:1000
RX bytes:433021 (422.8 KiB)  TX bytes:116177 (113.4 KiB)
Interruption:10 Adresse de base:0xa000

lo        Link encap:Boucle locale
inet adr:127.0.0.1  Masque:255.0.0.0
adr inet6: ::1/128 Scope:Hôte
UP LOOPBACK RUNNING  MTU:65536  Metric:1
RX packets:40 errors:0 dropped:0 overruns:0 frame:0
TX packets:40 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 lg file transmission:0
RX bytes:3178 (3.1 KiB)  TX bytes:3178 (3.1 KiB)

On peut également voir son bon fonctionnement avec la commande ip:

ip addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 52:54:00:2f:e1:87 brd ff:ff:ff:ff:ff:ff
inet6 fe80::5054:ff:fe2f:e187/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 52:54:00:2f:e1:87 brd ff:ff:ff:ff:ff:ff
inet6 fe80::5054:ff:fe2f:e187/64 scope link
valid_lft forever preferred_lft forever
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
link/ether 52:54:00:2f:e1:87 brd ff:ff:ff:ff:ff:ff
inet 192.168.122.9/24 brd 192.168.122.255 scope global bond0
inet 192.168.122.19/24 brd 192.168.122.255 scope global secondary bond0:1
inet6 fe80::5054:ff:fe2f:e187/64 scope link tentative dadfailed
valid_lft forever preferred_lft forever
10 février 2017 /

Agrégation de liens Ethernet sous CentOS 7

Voici comment configurer une agrégation de liens sur les ports Ethernet dans CentOS7 et RH7.
Dans mon cas, j’ai deux cartes (ens192 & ens224) qui formeront une interface d’agrégat (bond0).

L’agrégation peut fonctionner suivant plusieurs modes qui détermineront son fonctionnement:

Mode 0 : Round Robin , équilibrage de charge

La transmission des paquets se fait de façon séquentielle sur chacune des cartes actives dans l’agrégat. Ce mode augmente la bande passante et gère la tolérance de panne.

Mode 1 : Active – passive

Ce mode ne gère que la tolérance de panne. Si une des interfaces est désactivée, une autre du bond prend le relais.

Mode 2 : Balance xor

Une interface est affectée à l’envoi vers une même adresse MAC. Ainsi les transferts sont parallélisés et le choix de l’interface suit la règle : (Adresse MAC de la source XOR Adresse MAC de la destination) modulo nombre d’interfaces.

Mode 3 : Broadcast

Tout le trafic est envoyé par toutes les interfaces

mode 4 : 802.3ad ou LCAP

Ce mode s’appuie sur la norme IEEE 802.3ad Dynamic link aggregation. Toutes les interfaces du groupe sont agrégées de façon dynamique, ce qui augmente la bande passante et gère la tolérance de panne. Cela implique que le switch gère le 802.ad et les interfaces soient compatibles mii-tool et/ou ethtool.

mode 5 : balance-tlb

Adaptive transmit load balancing : seule la bande passante en sortie est load balancée selon la charge calculée en fonction de la vitesse, ceci pour chaque interface. Le flux entrant est affecté à l’interface courante. Si celle-ci devient inactive, une autre prend alors l’adresse MAC et devient l’interface courante.

mode 6 : balance-alb

Adaptive load balancing : ce mode inclut en plus du tlb un load balancing sur le flux entrant et seulement pour un trafic IPV4. L’équilibrage est réalisé au niveau ARP. Le module intercepte les réponses pour y réécrire l’adresse MAC de l’une des interfaces du bond tout en tenant compte des spécificités du protocole ARP. La répartition entre les différentes interfaces, se fait de façon séquentielle ( round robin ).



Si le module d’agrégation n’est pas chargé, utilisez la commande ci-dessous pour le charger:



modprobe --first-time bonding



Pour afficher les informations du module d’agrégation:



modinfo bonding



Création de l’interface bond0 :



vi /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
TYPE=Bond
NAME=bond0
BONDING_MASTER=yes
BOOTPROTO=none
ONBOOT=yes
IPADDR=10.148.14.244
NETMASK=255.255.255.0
GATEWAY=10.148.14.1
BONDING_OPTS="mode=0 miimon=100"

Le paramètre « BONDING_OPTS » décrit le mode qui sera utilisé.
Dans notre cas, nous avons configuré l’interface pour fonctionner en mode 0 (Round Robin) et nous avons défini la fréquence des MII link monitoring à 100 (en millisecondes).



Modification des deux interfaces qui vont être agrégées:



vi /etc/sysconfig/network-scripts/ifcfg-ens192

TYPE=Ethernet
BOOTPROTO=dhcp
DEFROUTE=yes
PEERDNS=yes
PEERROUTES=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_PEERDNS=yes
IPV6_PEERROUTES=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens192
UUID=ae1b730e-2c44-4662-83d8-815ae54bb7ed
DEVICE=ens192
ONBOOT=no

devient :

TYPE=Ethernet
BOOTPROTO=none
NAME=ens192
UUID=ae1b730e-2c44-4662-83d8-815ae54bb7ed
DEVICE=ens192
ONBOOT=yes
MASTER=bond0
SLAVE=yes

vi /etc/sysconfig/network-scripts/ifcfg-ens224

TYPE=Ethernet
BOOTPROTO=dhcp
DEFROUTE=yes
PEERDNS=yes
PEERROUTES=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_PEERDNS=yes
IPV6_PEERROUTES=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens224
UUID=796aeb4a-97d4-4763-a350-4f09cb77dbb9
DEVICE=ens224
ONBOOT=no

devient

TYPE=Ethernet
BOOTPROTO=none
NAME=ens224
UUID=796aeb4a-97d4-4763-a350-4f09cb77dbb9
DEVICE=ens224
ONBOOT=yes
MASTER=bond0
SLAVE=yes

Redémarrage du service réseau:

systemctl restart network.service



Vérification de l’agrégation:



ifconfig

bond0: flags=5187<UP,BROADCAST,RUNNING,MASTER,MULTICAST> mtu 1500
inet 10.148.14.244 netmask 255.255.255.0 broadcast 10.148.14.255
inet6 fe80::20c:29ff:feae:79ef prefixlen 64 scopeid 0x20 ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)
RX packets 17755 bytes 1701509 (1.6 MiB)
RX errors 0 dropped 36 overruns 0 frame 0
TX packets 1555 bytes 138441 (135.1 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

ens192: flags=6211<UP,BROADCAST,RUNNING,SLAVE,MULTICAST> mtu 1500
ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)
RX packets 7901 bytes 757796 (740.0 KiB)
RX errors 0 dropped 2 overruns 0 frame 0
TX packets 588 bytes 46424 (45.3 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

ens224: flags=6211<UP,BROADCAST,RUNNING,SLAVE,MULTICAST> mtu 1500
ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)
RX packets 8927 bytes 855269 (835.2 KiB)
RX errors 0 dropped 1 overruns 0 frame 0
TX packets 795 bytes 73253 (71.5 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10
loop txqueuelen 1 (Boucle locale)
RX packets 610 bytes 55904 (54.5 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 610 bytes 55904 (54.5 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

On peut également voir son bon fonctionnement avec la commande ip:

ip addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 00:0c:29:ae:79:ef brd ff:ff:ff:ff:ff:ff
3: ens224: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 00:0c:29:ae:79:ef brd ff:ff:ff:ff:ff:ff
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000
link/ether 00:0c:29:ae:79:ef brd ff:ff:ff:ff:ff:ff
inet 10.148.14.244/24 brd 10.148.14.255 scope global bond0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:feae:79ef/64 scope link tentative dadfailed
valid_lft forever preferred_lft forever

On peut également afficher les paramètres de l’agrégation, comme le mode utilisé et l’interface esclave:

cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)

Bonding Mode: load balancing (round-robin)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0

Slave Interface: ens224
MII Status: up
Speed: 10000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 00:0c:29:ae:79:f9
Slave queue ID: 0

Slave Interface: ens192
MII Status: up
Speed: 10000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 00:0c:29:ae:79:ef
Slave queue ID: 0



Configuration d’un alias ip sur l’agrégation:



cp -p /etc/sysconfig/network-scripts/ifcfg-bond0 /etc/sysconfig/network-scripts/ifcfg-bond0:1

vi /etc/sysconfig/network-scripts/ifcfg-bond0:1

Et nous allons adapter les parametres « DEVICE » et « IPADDR » comme ci dessous:

DEVICE=bond0:1
TYPE=Bond
NAME=bond0:1
BONDING_MASTER=yes
BOOTPROTO=none
ONBOOT=yes
IPADDR=10.148.14.216
NETMASK=255.255.255.0
GATEWAY=10.148.14.1
BONDING_OPTS="mode=0 miimon=100"

Redémarrez le service réseau:

systemctl restart network.service

Vérification:

ifconfig

bond0: flags=5187<UP,BROADCAST,RUNNING,MASTER,MULTICAST> mtu 1500
inet 10.148.14.244 netmask 255.255.255.0 broadcast 10.148.14.255
inet6 fe80::20c:29ff:feae:79ef prefixlen 64 scopeid 0x20 ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)
RX packets 23580 bytes 2260763 (2.1 MiB)
RX errors 0 dropped 50 overruns 0 frame 0
TX packets 1828 bytes 182463 (178.1 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

bond0:1: flags=5187<UP,BROADCAST,RUNNING,MASTER,MULTICAST> mtu 1500
inet 10.148.14.216 netmask 255.255.255.0 broadcast 10.148.14.255
ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)

ens192: flags=6211<UP,BROADCAST,RUNNING,SLAVE,MULTICAST> mtu 1500
ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)
RX packets 67 bytes 5428 (5.3 KiB)
RX errors 0 dropped 3 overruns 0 frame 0
TX packets 20 bytes 1544 (1.5 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

ens224: flags=6211<UP,BROADCAST,RUNNING,SLAVE,MULTICAST> mtu 1500
ether 00:0c:29:ae:79:ef txqueuelen 1000 (Ethernet)
RX packets 62 bytes 5128 (5.0 KiB)
RX errors 0 dropped 3 overruns 0 frame 0
TX packets 13 bytes 1354 (1.3 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10
loop txqueuelen 1 (Boucle locale)
RX packets 661 bytes 60416 (59.0 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 661 bytes 60416 (59.0 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

On peut également voir son bon fonctionnement avec la commande ip:

ip addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens192: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 00:0c:29:ae:79:ef brd ff:ff:ff:ff:ff:ff
3: ens224: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
link/ether 00:0c:29:ae:79:ef brd ff:ff:ff:ff:ff:ff
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000
link/ether 00:0c:29:ae:79:ef brd ff:ff:ff:ff:ff:ff
inet 10.148.14.244/24 brd 10.148.14.255 scope global bond0
valid_lft forever preferred_lft forever
inet 10.148.14.216/24 brd 10.148.14.255 scope global secondary bond0:1
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:feae:79ef/64 scope link
valid_lft forever preferred_lft forever
